3D Printing
Med 3D-utskriftsteknologier handler ikke fleksibiliteten din bare om å kunne designe uten å tenke på slippvinkler og trekkretninger. Du har også muligheten til å velge akkurat det materialet og den etterbehandlingen som sikrer kvaliteten du trenger på ditt produkt. Vi kan 3Dprinte detaljer med høy detaljeringsgrad og i alt fra myk gummi til hard plast. Gå i dybden med våre 3D-printdatablader og få et innblikk i hvilke egenskaper, farger og finish du kan få med de ulike teknikkene og materialene. Fra det fleksible og klare til det faste. Fra fargede prototyper til detaljer godkjent for bruk i matproduksjon. I tillegg til våre egne industrielle 3Dprintere som står i daglig produksjon i våre lokaler her på Levanger, har vi i konsernet tilgang til ytterlig 50 maskiner som kan håndtere oppgaven. Er du i tvil om hvilken teknikk eller materiale du skal velge, er du alltid velkommen til å kontakte oss på tlf: 740 90 600 eller mail: post@prototal.no
3D teknologier
SLS
SLA
MJF
FDM
Polyjet
Vi tilbyr rett teknikk ved hvert tilfelle
Prototal var blant de første prototype produsentene i Europa med egen 3Dprinter, og allerede på 80-tallet printet vi detaljer til konstruktører, konsulenter og innkjøpere over hele Skandinavia. Teknikken utvikler seg i stor hastighet og mulighetene utvider deg i samme takt. I dag er 3Dprinting også aktuelt til bruk i serieproduksjon, såkalt AM – Additive Manufacturing. Her på Levanger tok vi i bruk vår førte 3Dprinter mot slutten av 90-tallet, så når du velger oss som din leverandør får du mer enn bare en prototype. Du får erfaring, kunnskap og trygghet for at vi forstår din fremtidige produksjonsprosess. Vi sørger for at din prototypekonstruksjon er tilpasset og klar for å ta steget videre til full produksjon.
SLS
SLA
MJF
FDM
Polyjet

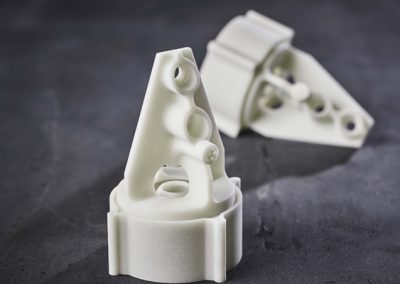

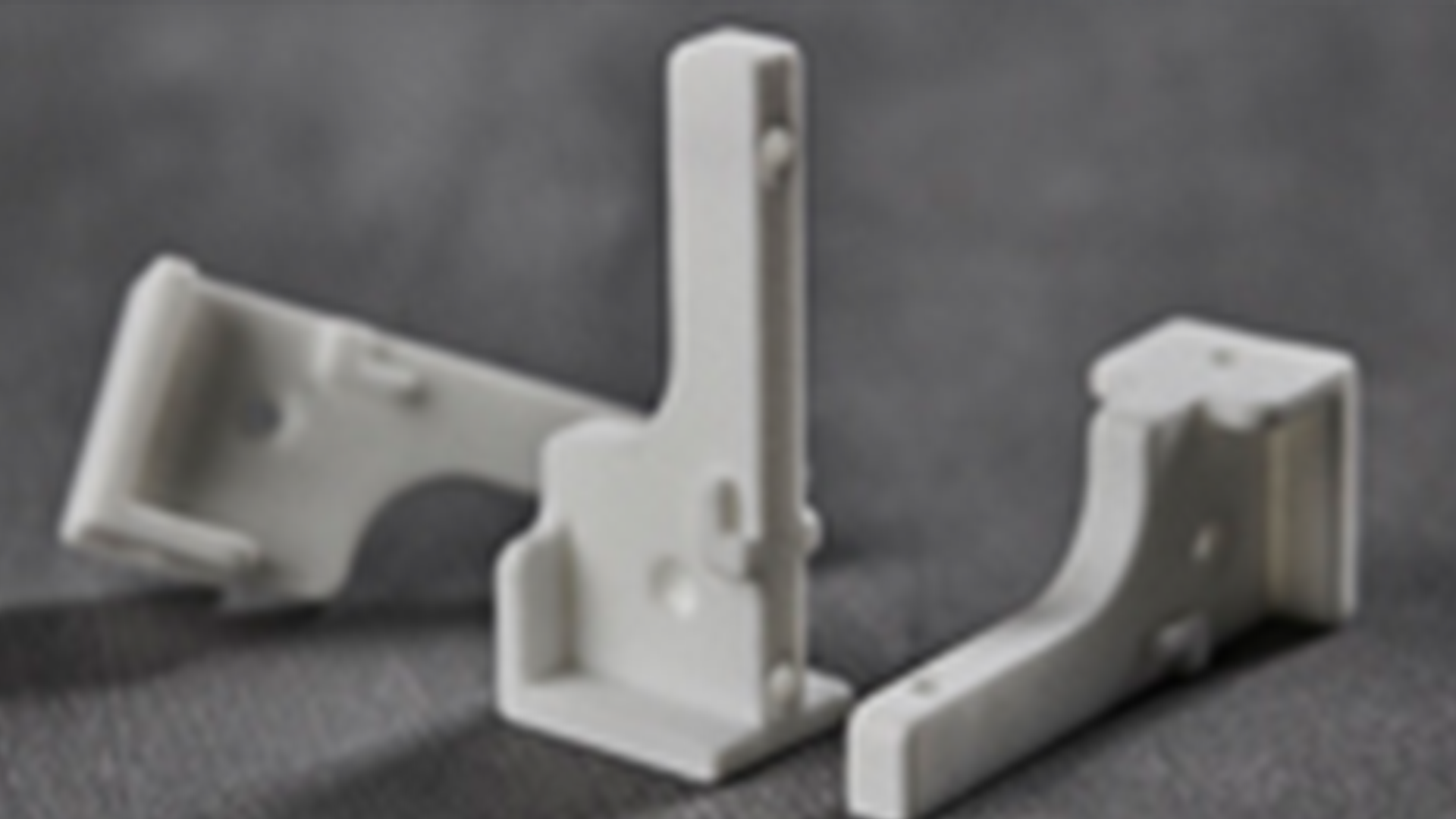

SLS – selektiv lasersintring
SLS står for Selective Laser Sintering. Med SLS teknologien blir modellene fremstilt i sterk nylon og smeltet sammen lag for lag. SLS er dermed ideelt til bruk i både funksjonelle prototyper og til serieproduksjon. Med 3Dprint i SLS får du detaljer med gode mekaniske egenskaper, som du kan slipe og lakkere.
Maksmålene i våre maskiner her på Levanger er 300mm X 300mm X 600mm, mens vi har tilgang til større byggevolum på andre av Prototal-gruppens avdelinger.
Hvis du har større parter, kan vi splitte 3Dfilene for så å lime dem sammen etter printing.

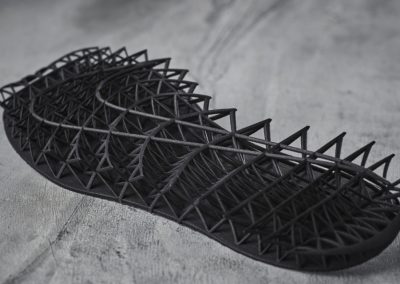

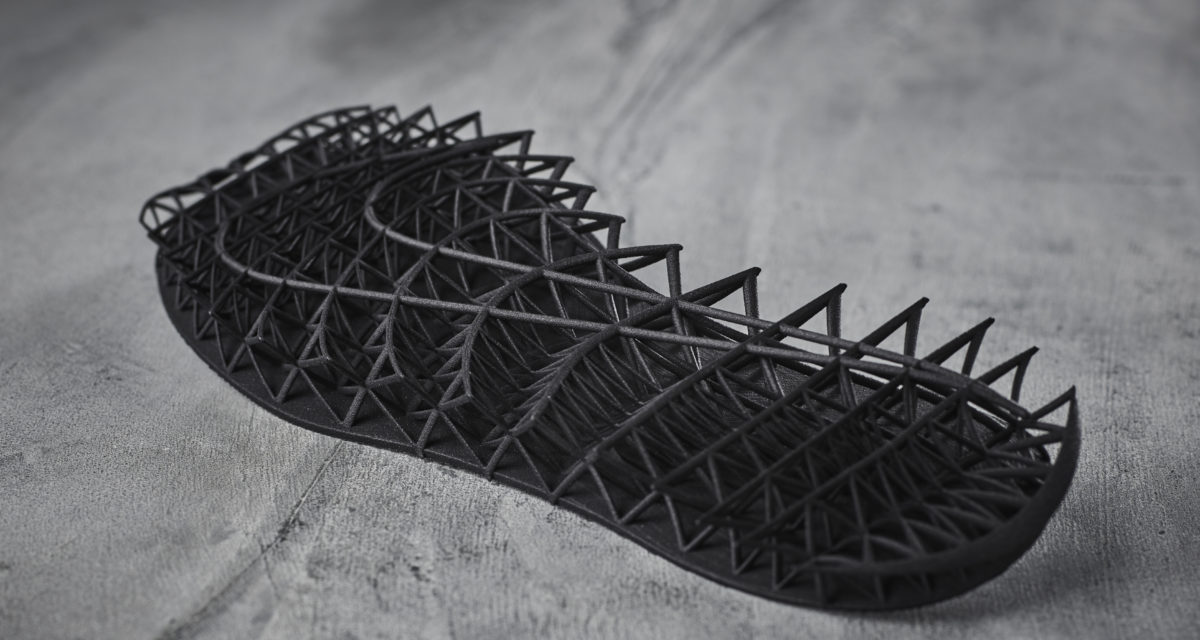

SLS PA 2200
Egenskaper
Fleksibelt, sterkt, varmeresistens og holdbart. God til funksjonsmodeller og produksjon.
Finish
Standard
Farge
Hvit
SLS PA 3200GF
Egenskaper
Sterkt, hardt. Velegnet til modeller, som skal være lite fleksibel.
Finish
Standard
Farge
Lyse grå/beige

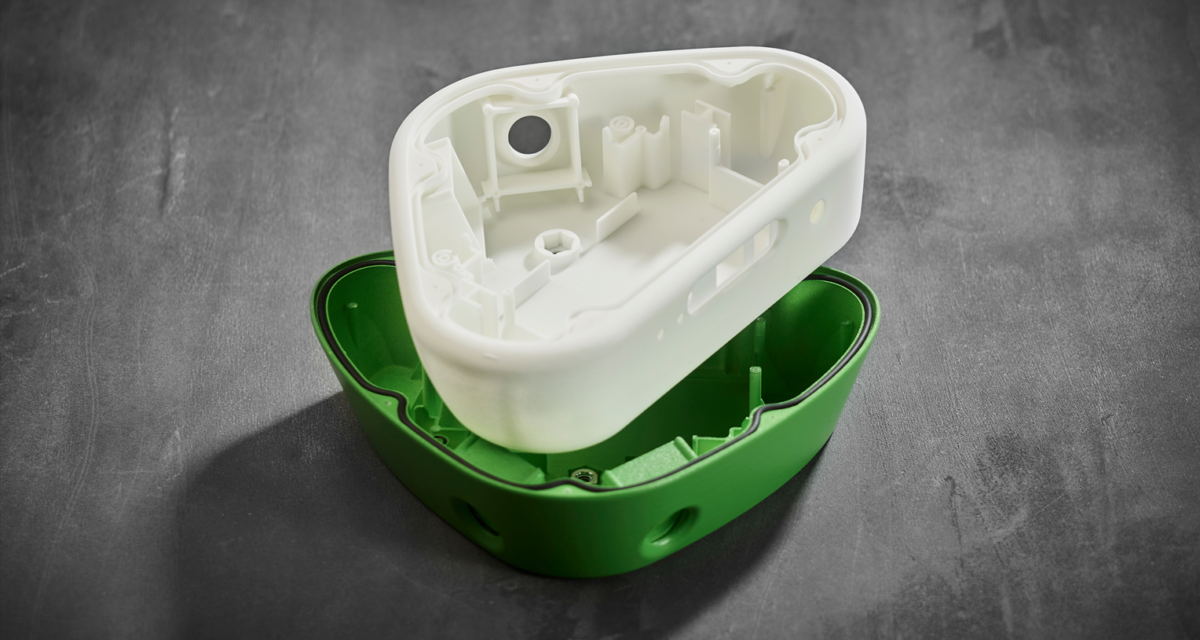

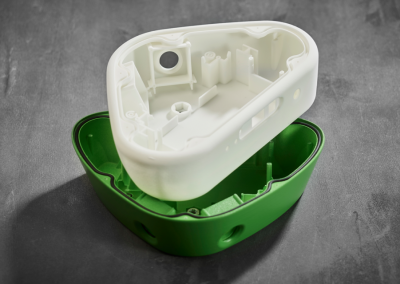

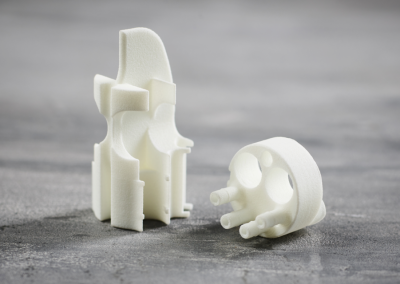

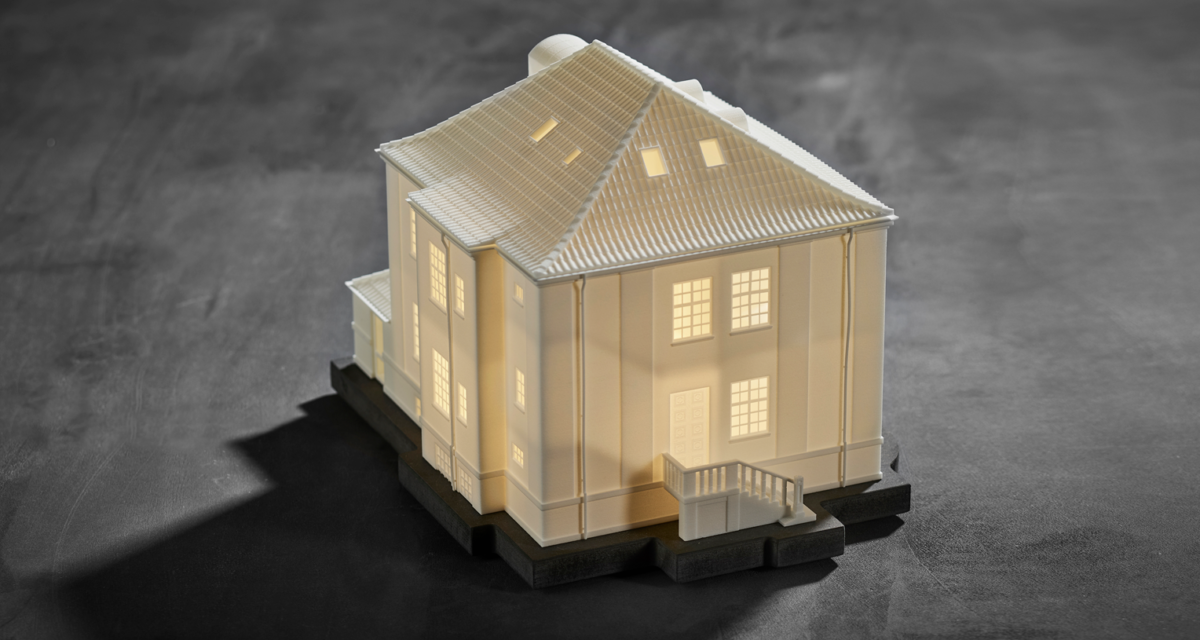

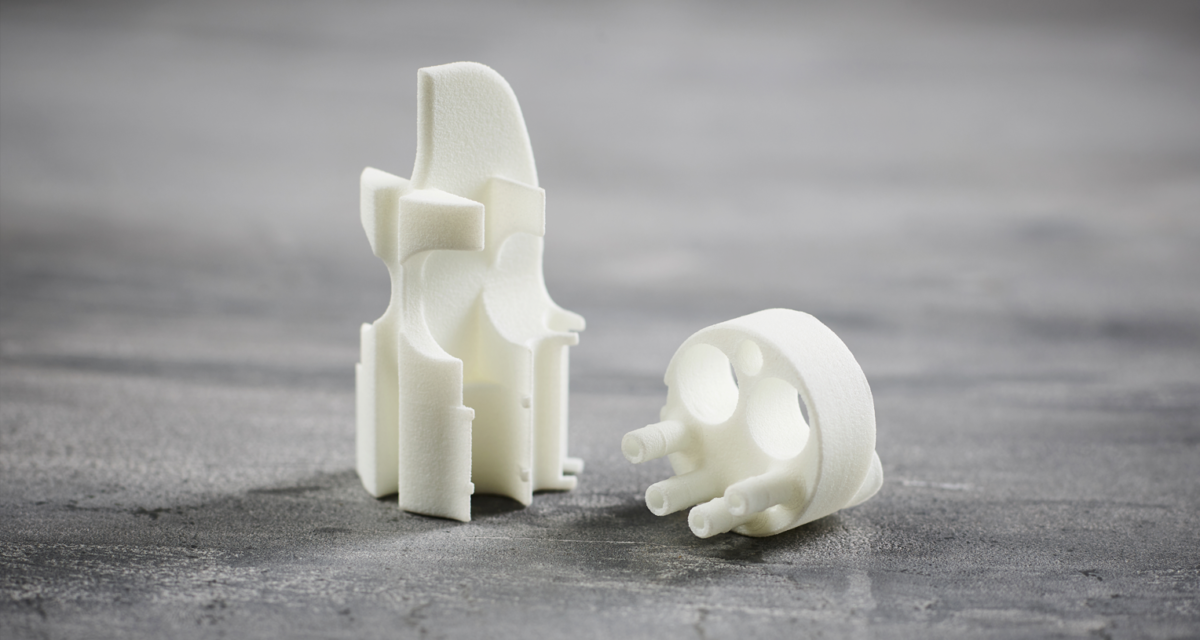

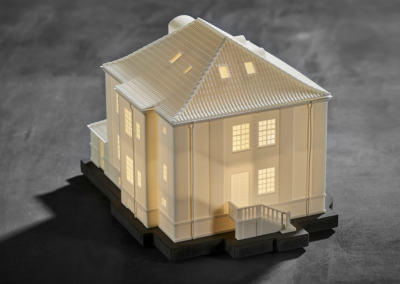

SLS PA 2210 FR
Egenskaper
Fleksibelt, sterkt, varmeresistens og holdbart. God til funksjonsmodeller og produksjon.
Finish
Standard
Farge
Hvit
SLS PA 1101
Egenskap
PA11 er et bærekraftig materiale, fremstilt av bioplast. Fleksibelt, sterkt og holdbart. Godt til funksjonsmodeller og produksjon.
Finish
Standard
Farge
Hvitaktig, innfarget sort anbefales.

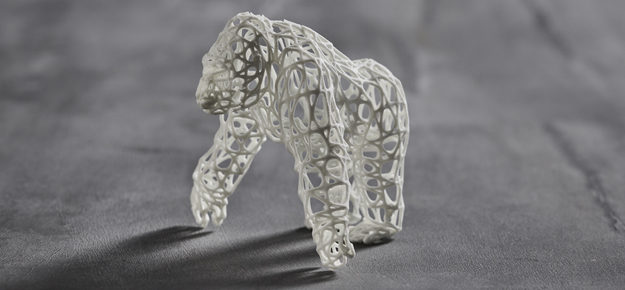

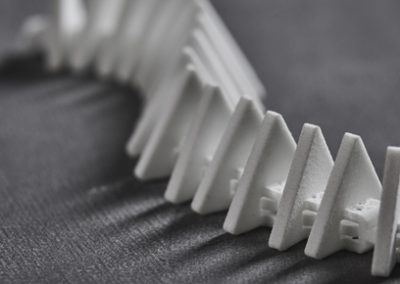

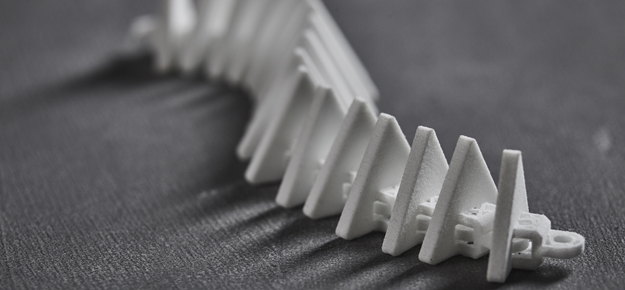

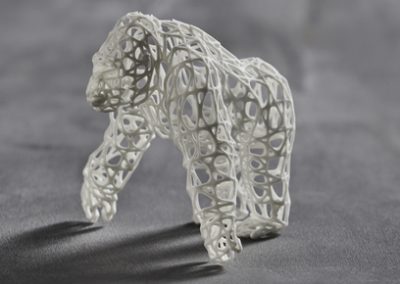

SLS PA 2201
Egenskaper
Fleksibelt, sterkt, varmeresistens og holdbart. God til funksjonsmodeller.
Finish
Standard
Farge
Hvit

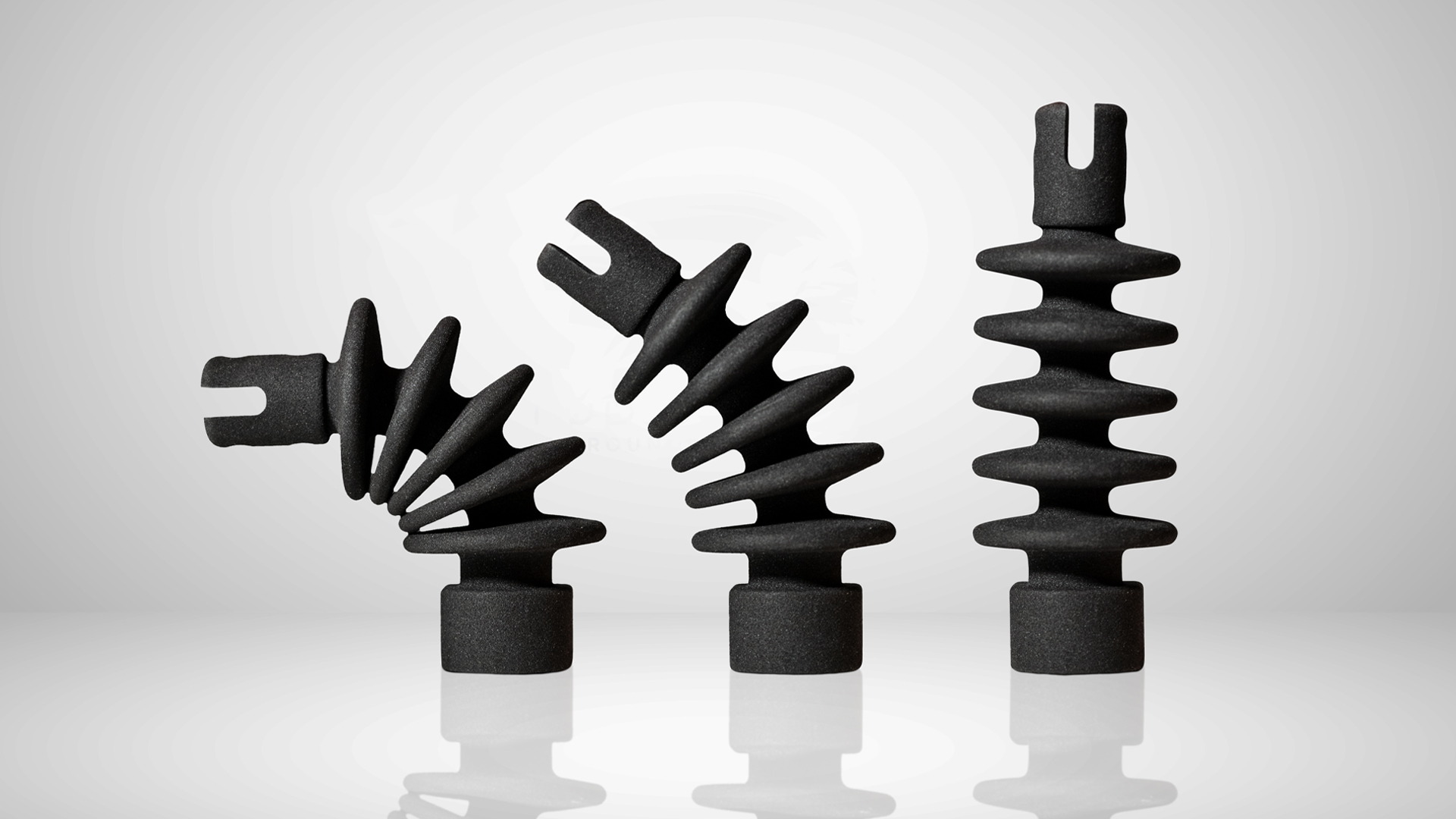

SLS TPU88A
Egenskaper
Myk plast, 88shoreA
Finish
Glassblåst
Farge
Grå
SLS PP
Egenskaper
Polypropelene
Finish
Glassblåst
Farge
Gulhvitt
SLS Alumide
Egenskaper
Styrke, stivhet og varmeledningsevne
Finish
Glassblåst
Farge
Sølv
SLS PA603-CF
Egenskaper
Stabilt over tid, slitesterkt, ESD egenskaper
Finish
Glassblåst
Farge
Mørk grå
SLS Rubber 50A-80A
Egenskaper
Myk plast
Finish
Glassblåst
Farge
Natur, svart, grønn, blå, rød
SLS DuraForm TPU
Egenskaper
Polypropelene
Finish
Glassblåst
Farge
Fløtehvit
SLS modellene fremstilles i et sterkt nylonmateriale, som er smeltet sammen. Ved hjelp av en infrarød laserstråle smelter kompakt pulver og din modell eller prototype lages ett lag om gangen, hvoretter den avkjøles og kan viderebehandles hvis det er hensiktsmessig. Dette kan for eksempel være tilfelle hvis varen skal farges eller pusses.
SLS er ideell for rask produksjon, delvis fordi det er en av de billigere 3D-utskriftsteknologiene. Dersom det er nødvendig å produsere varer med dimensjoner over 300 mm x 300 mm x 600 mm, er det mulig å produsere dem i flere omganger og deretter lime de enkelte delene sammen.
På Levanger produserer vi detaljer med PA 2200 materialet.
Hos Prototal jobber vi med mange ulike teknologier innen 3D-printing og kan også tilby mange ulike materialer. Dermed har vi mulighet til å finne den løsningen som gir aller best mening i hvert enkelt tilfelle. For eksempel er det stor forskjell på fleksibiliteten og hardheten til ulike materialer. Er du i tvil om hvilken teknologi som passer best for akkurat ditt produkt eller prototype? Ikke nøl med å ta kontakt så kan vi ta en prat om om dine ulike alternativer.

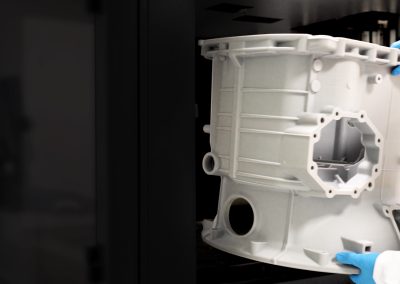

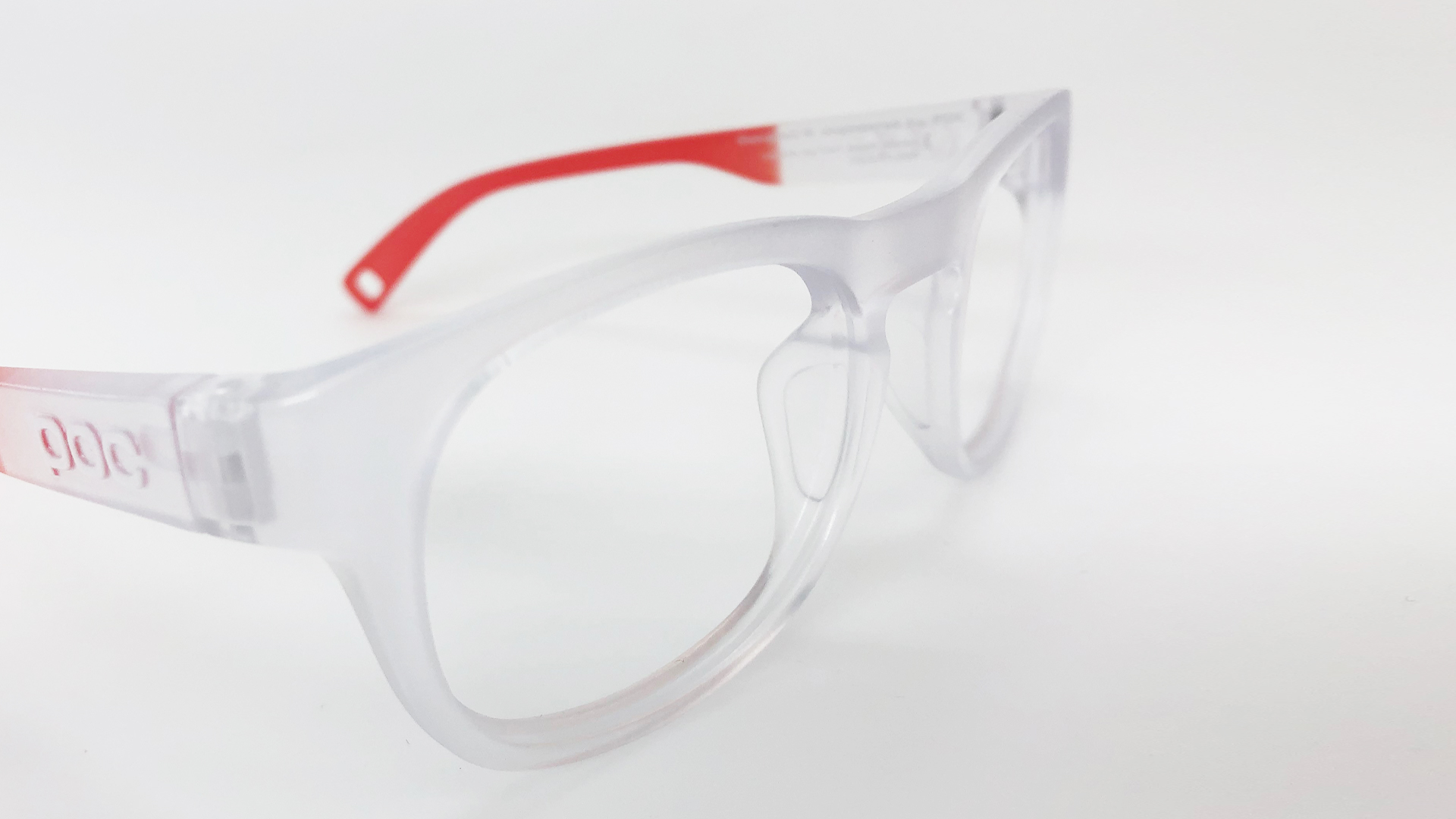

SLA – Stereolithography Apparatus
SLA står for Stereolithography Apparatus. Modellene blir fremstilt ved at en laserstråle lag for lag herder en flytende epoxy veske i maskinens bygge-kar. Med SLA teknologi får du det bedte resultat, når du har behov for fine og detaljrike detaljer.
Med 3Dprint i SLA får du en modell eller prototype som er lett å sammen passe, pusse og lakkere. Her på Levanger kan vi fremstille emner i materialene WaterShed XC 11122 eller ClearVue ved hjelp av SLA-teknologien.
Maksmålene når vi arbeider med SLA er 500mm X 500mm X 600mm.
Hvis du har behov for større detaljer, kan vi splitte CAD-filene for så å lime dem sammen etter printing.

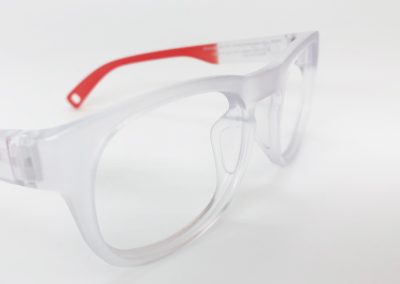

SLA ClearVue
Egenskaper
Fine toleranser, Biokompatibel
Finish
Høy detaljeringsgrad, lett å pusse/bearbeide/lakkere
Farge
Transparent

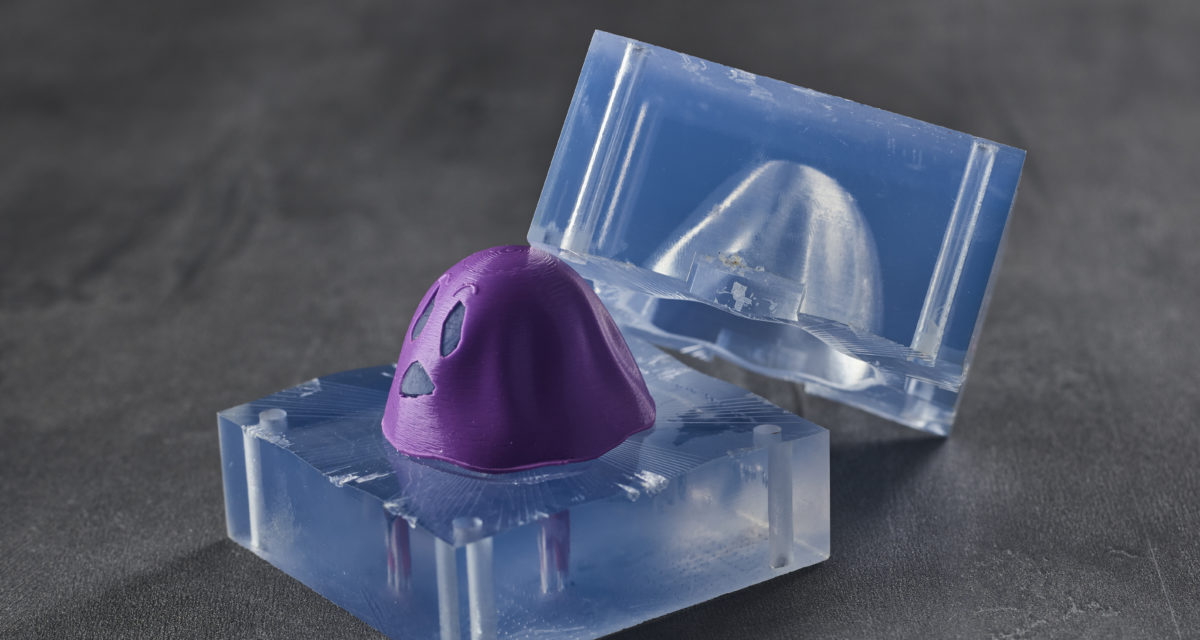

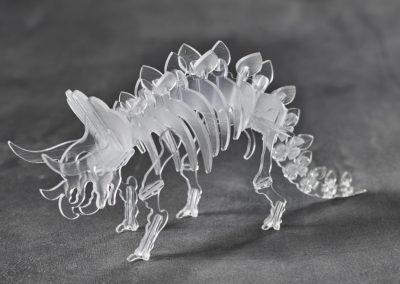

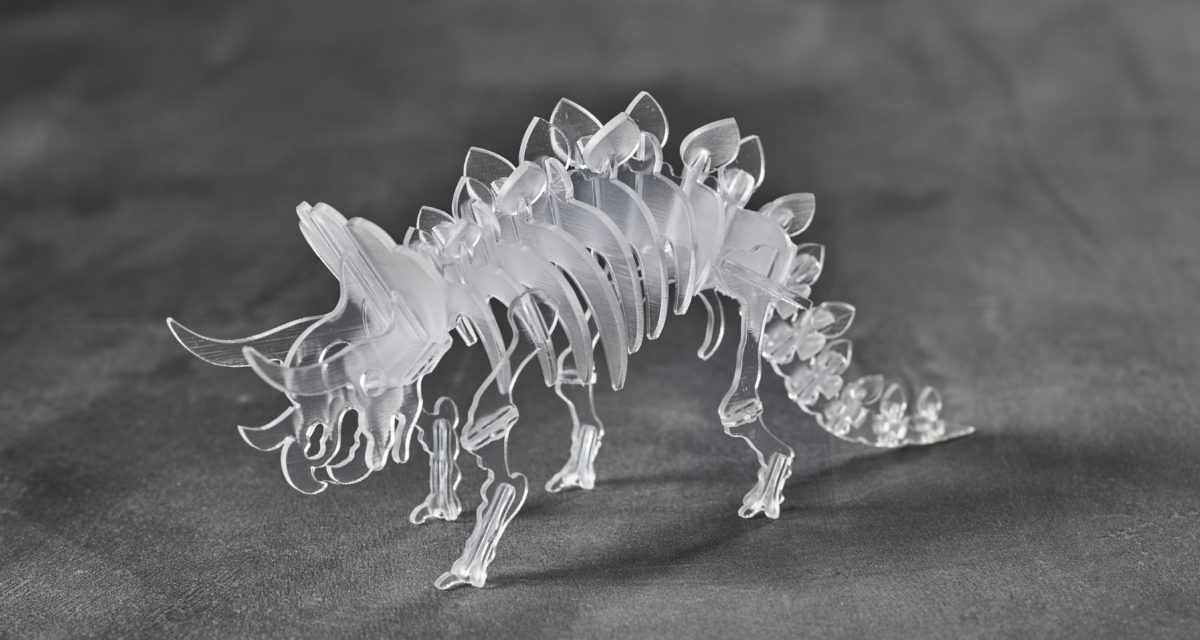

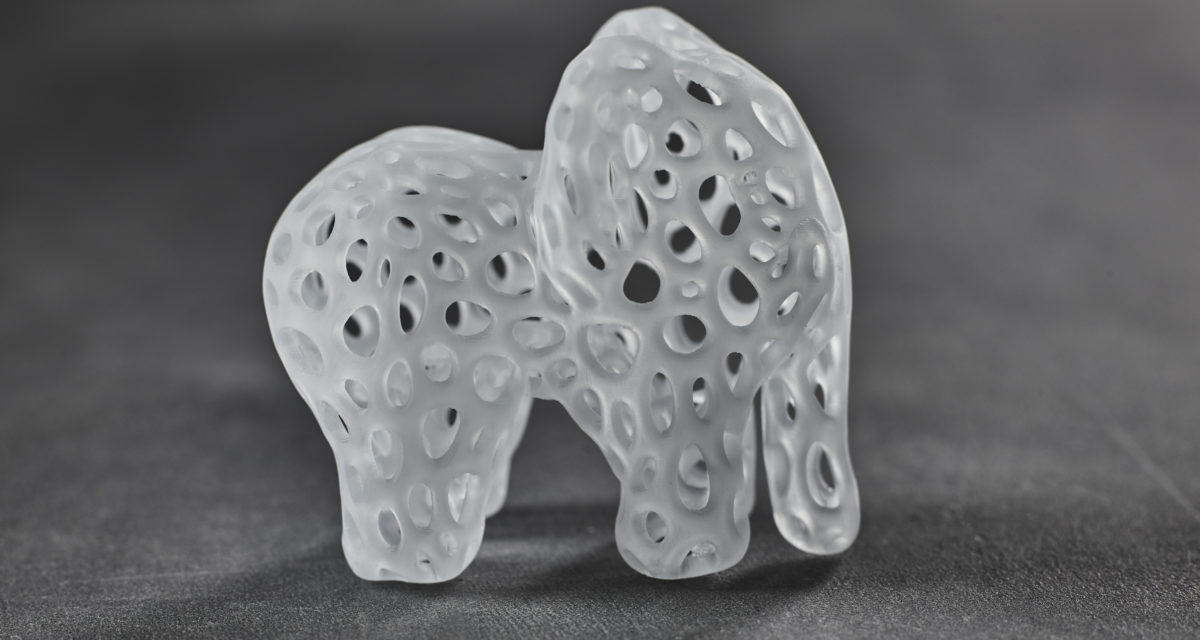

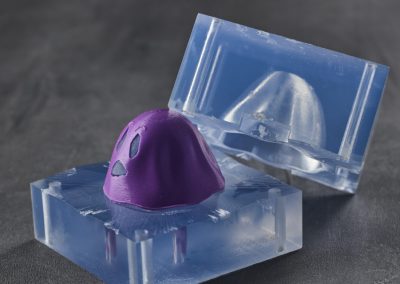

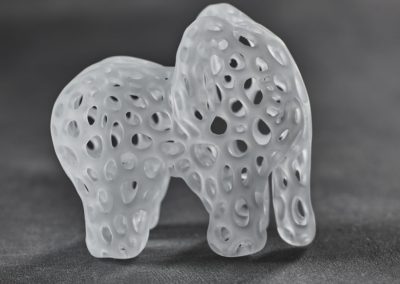

SLA Watershed
Egenskaper
Sterkt, formstabilt, vannavstøtende, ABS-lignende.
Finish
Høy detaljeringsgrad, lett å pusse/bearbeide/lakkere
Farge
Transparent

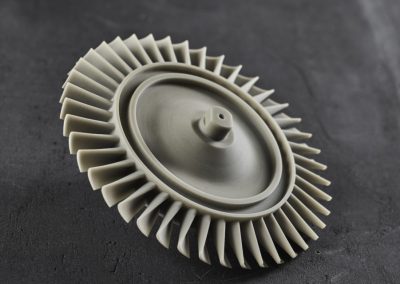

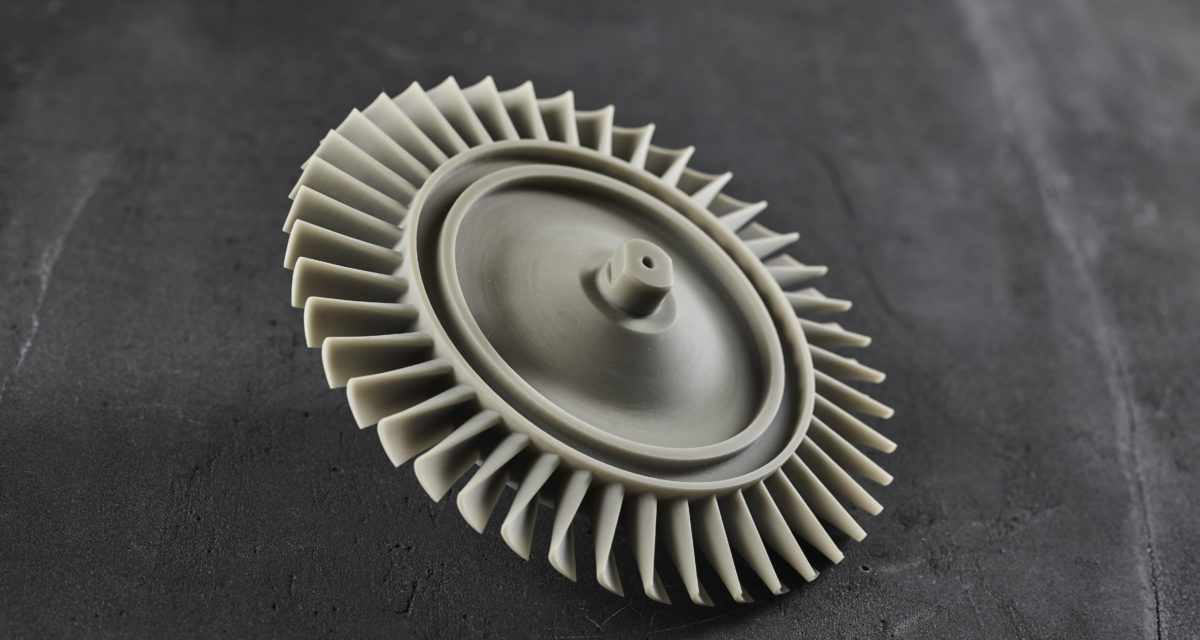

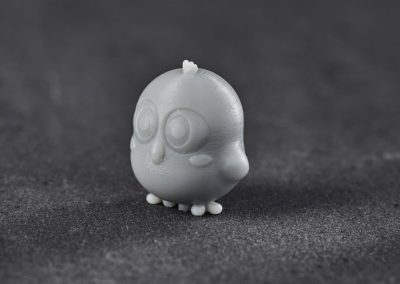

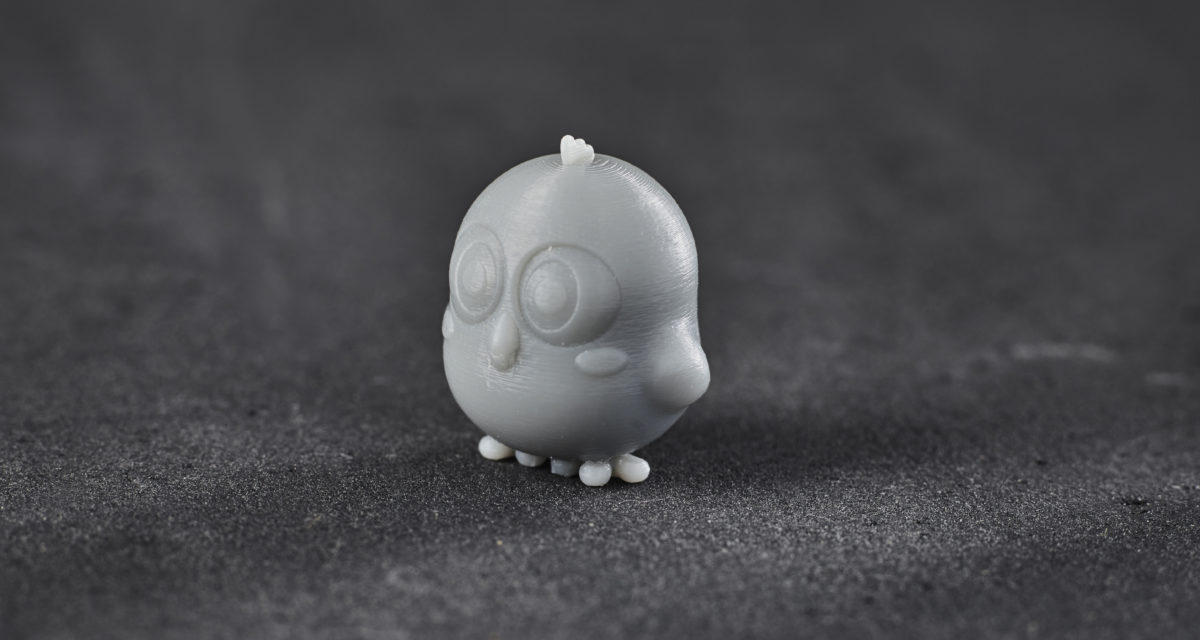

SLA Accura Extreme
Egenskaper
Fleksibelt og egnet der det er behov for snappløsninger.
Finish
Høy detaljeringsgrad, lett å pusse/bearbeide/lakkere
Farge
Grå

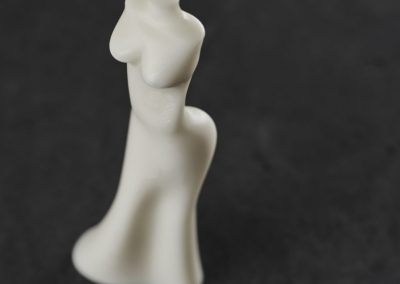

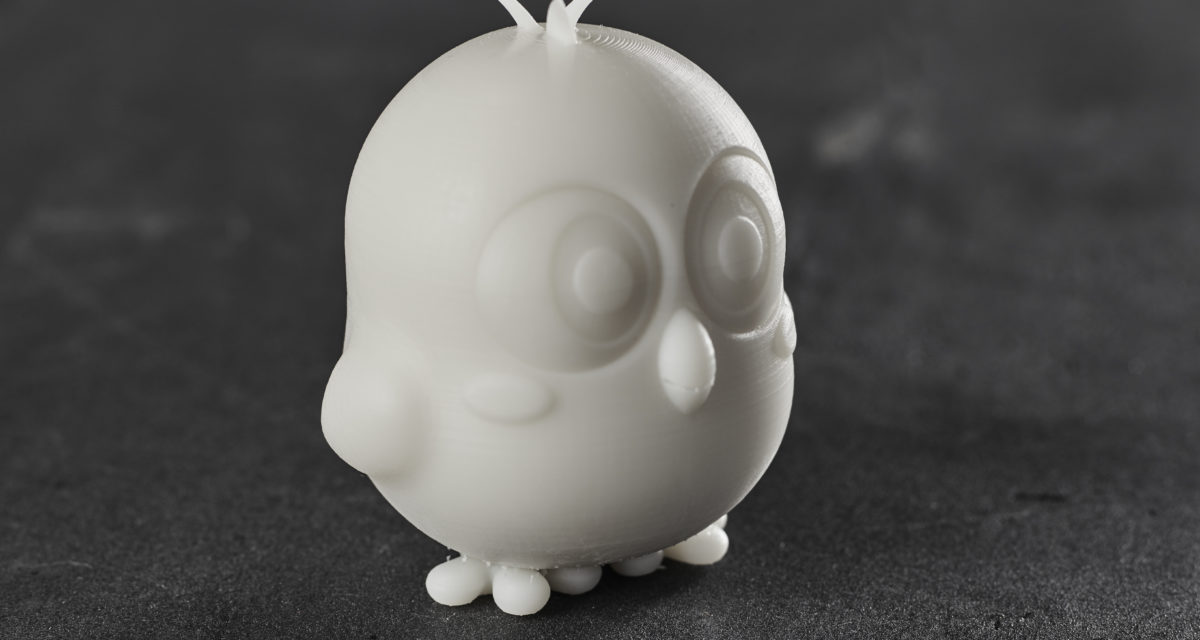

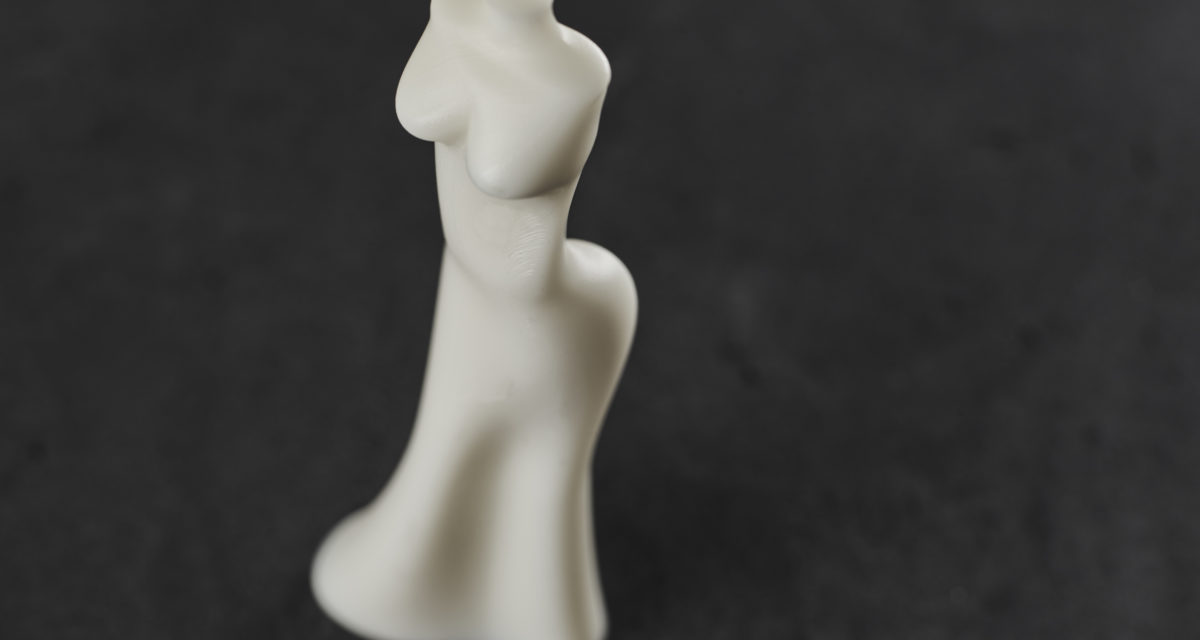

SLA Accura SI 25
Egenskaper
Formstabil, stor fleksibilitet, PP-lignende
Finish
Høy detaljeringsgrad, lett å pusse/bearbeide/lakkere
Farge
Hvit
SLA XC11122
Egenskaper
PC-likt
Finish
Valgfritt
Farge
Transparent
SLA Vidijet tough
Egenskaper
ABS-likt
Finish
Valgfritt
Farge
Grå
SLA Turus
Egenskaper
Varmetolerant 85 grader
Finish
Valgfritt
Farge
Gråsvart
SLA Proto Therm
Egenskaper
Varmetolerant 125 grader
Finish
Valgfritt
Farge
Rød/oransje

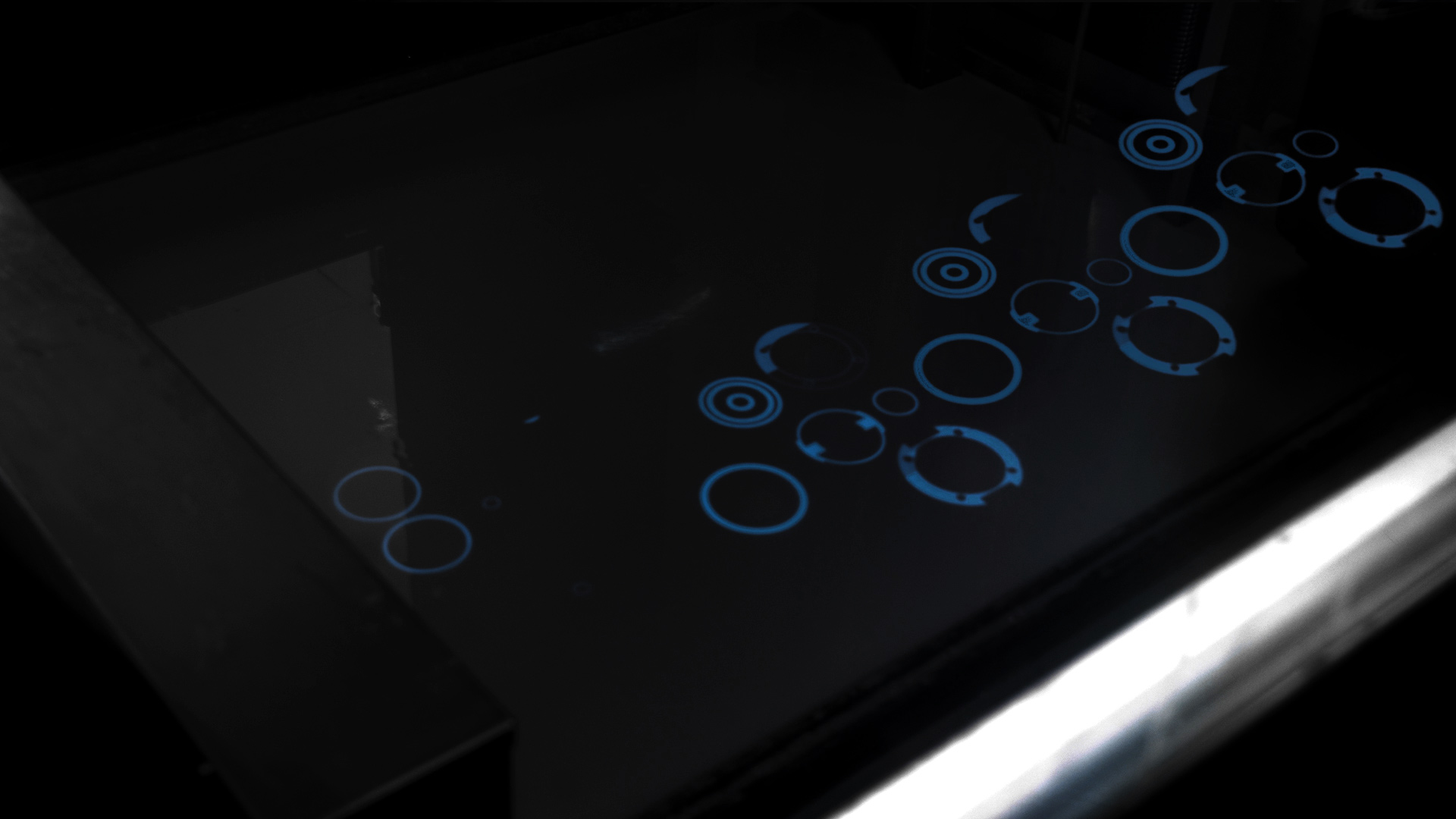

Når du bruker SLA-teknologi har du et kar fylt med en fotopolymer-veske med utrolig høy viskositet, som herdes med ultrafiolett laserlys ett lag om gangen. Det åpner for produksjon av modeller med svært høy detaljnivå, og det er en av de store fordelene med denne prosessen. Hos oss bruker vi alltid denne prosessen som utgangspunkt når vi skal fremstille mastermodeller før vi bygger silikonverktøy til bruk i PUR-støpingen.
Er du i tvil om hvilken teknologi som passer best for akkurat ditt produkt eller prototype? Ikke nøl med å ta kontakt så kan vi ta en prat om om dine ulike alternativer.

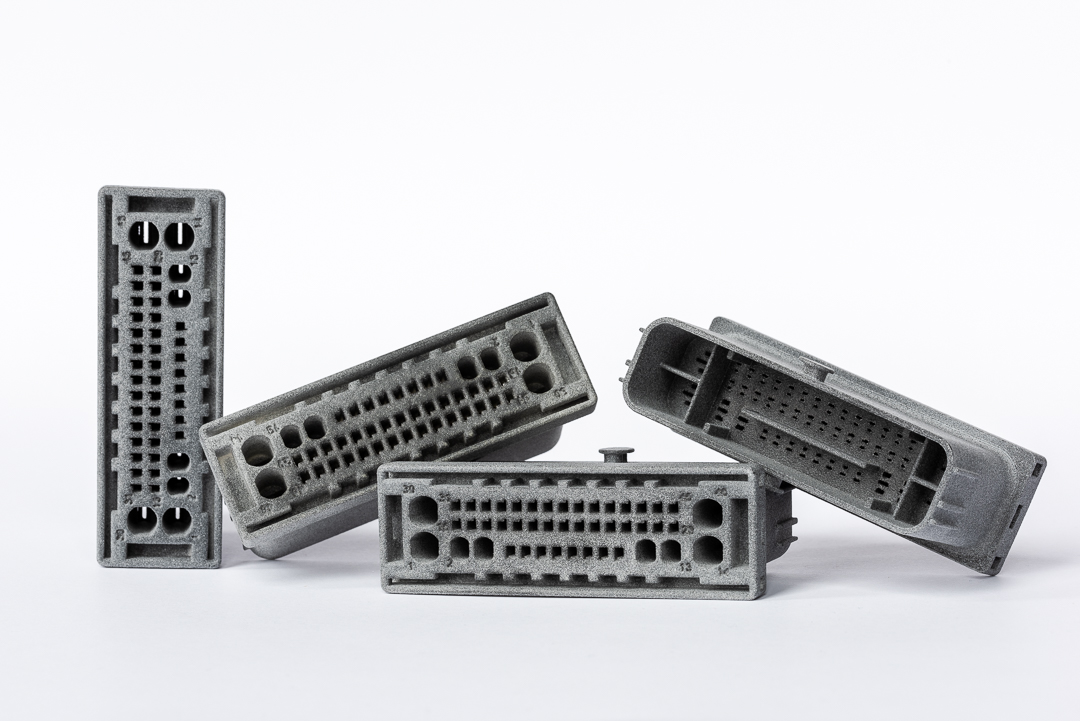

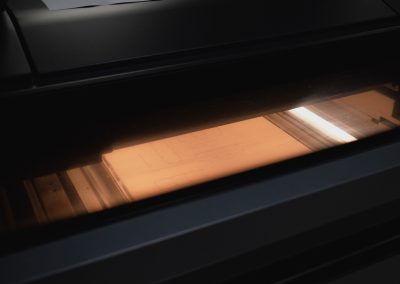

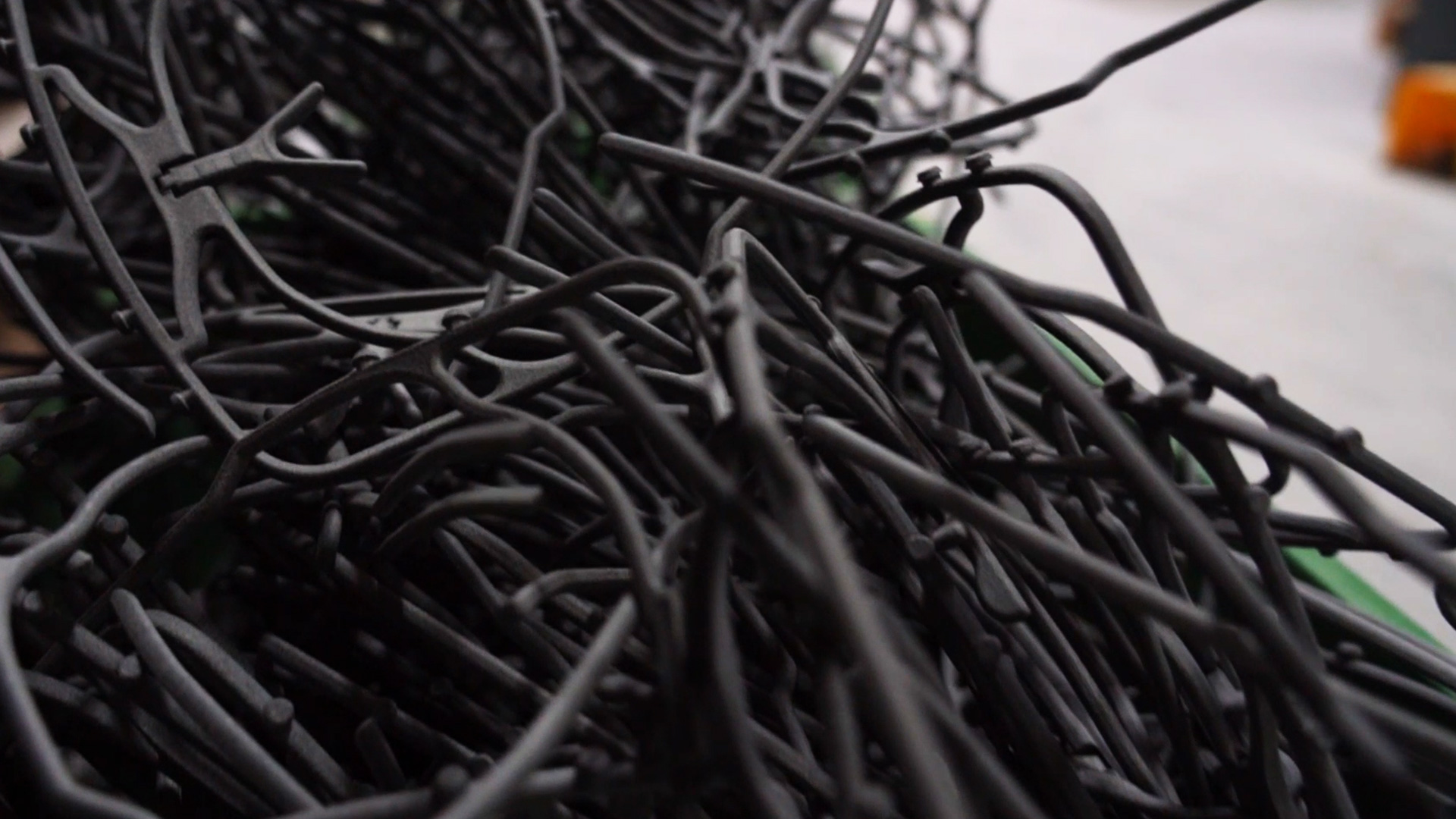

MJF – Multi Jet Fusion
Dette er den nya typen av SLS-fremstilling. MJF tilbyr større detaljrikdom og oppløsning en tilsvarende teknologier som bruker termoplast i sin fremstilling.
MJF PA12
Egenskaper
Polyamide 12
Isotropisk
Lav porøsitet
Farge
Grå
Finish
Høy detaljrikdom
MJF PA12+GB
Egenskaper
Polyamide 12 med glass før økt vridningsstyrke
Isotropisk
Lav porøsitet
Farge
Grå
Finish
Høy detaljrikdom

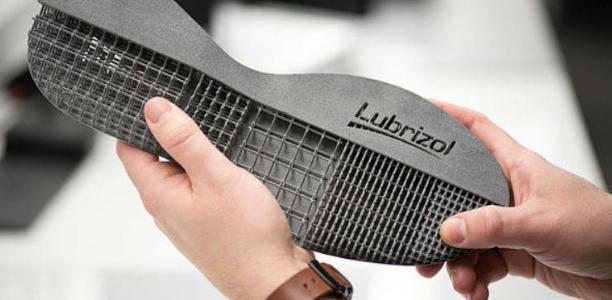

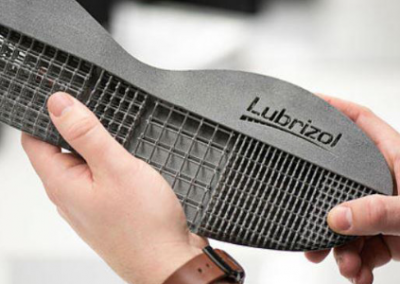

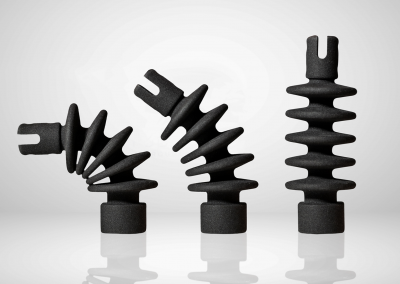

MJF TPU Estane 95A
Egenskaper
Termoplastisk polyuretan (TPU)
Tåler høye temperaturer
Shore 95A
Farge
Grå
Finish

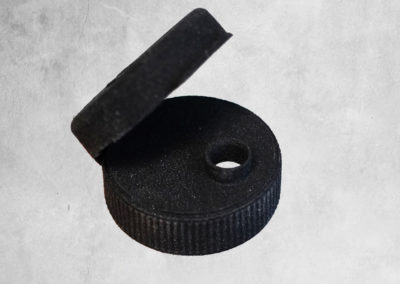

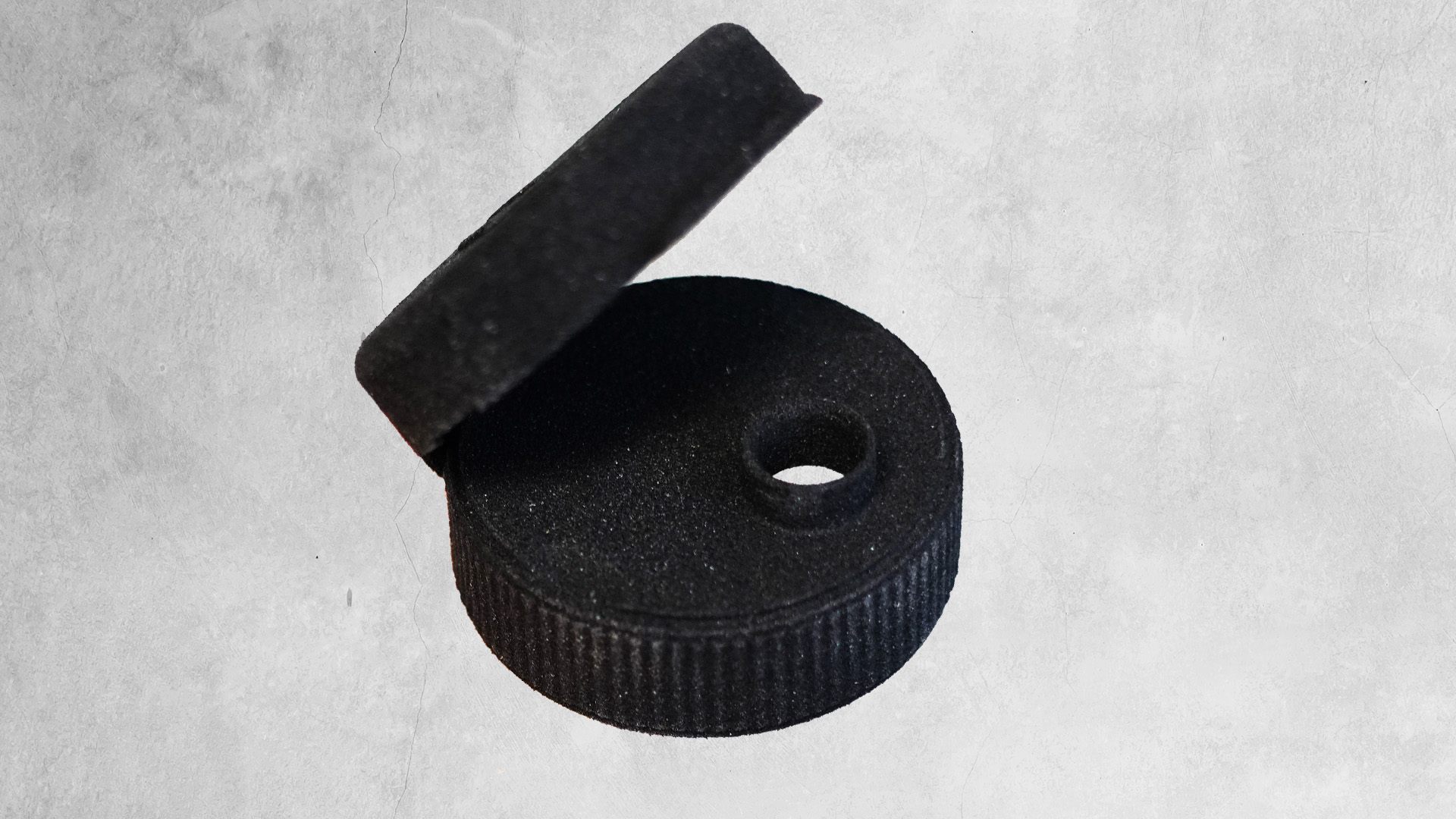

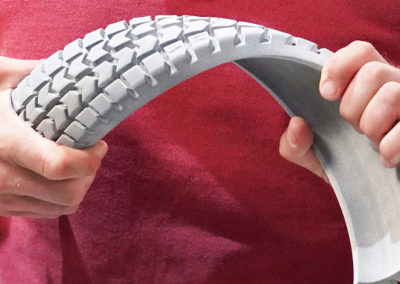

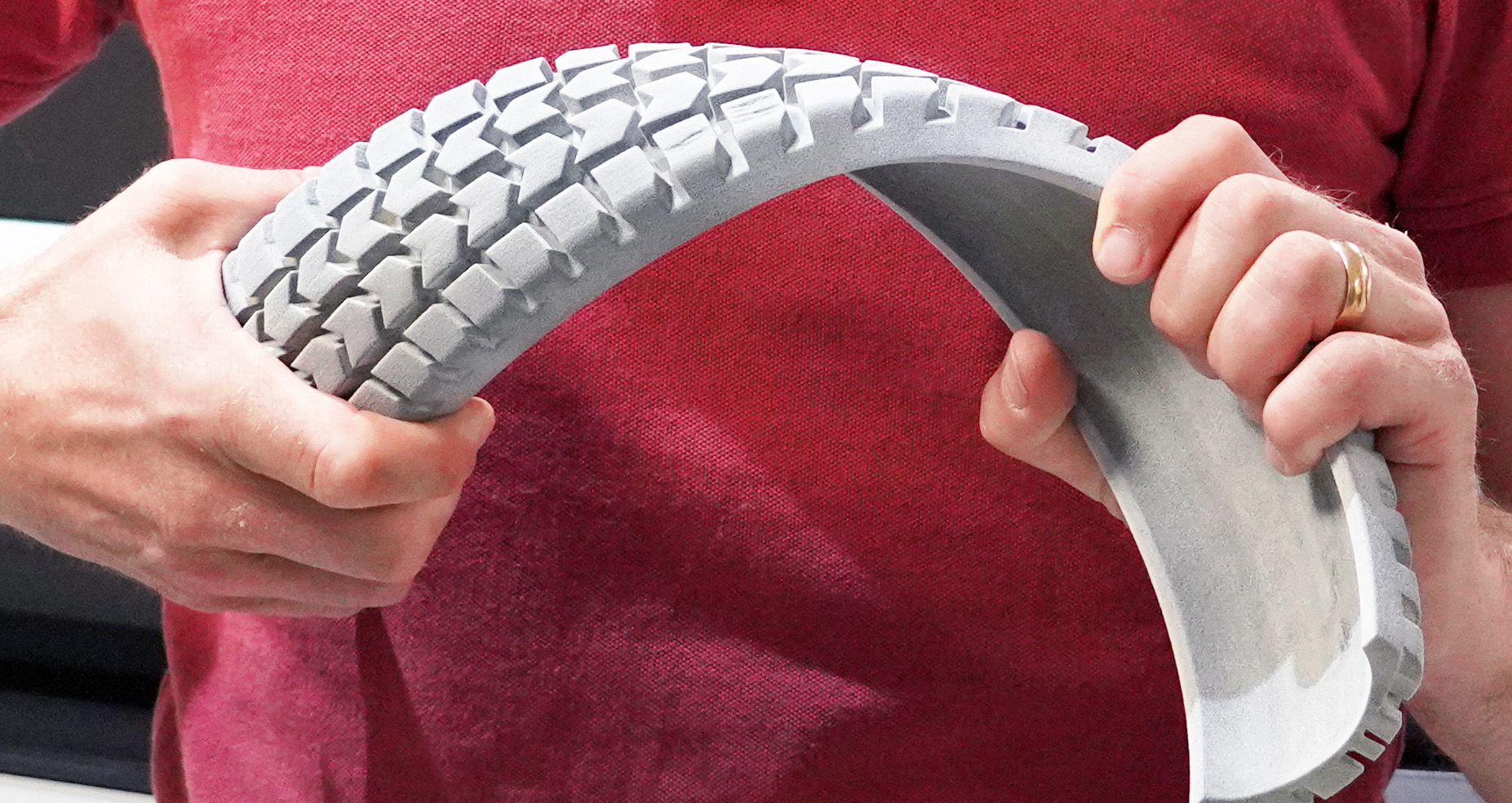

MJF TPU Estane M88A
Egenskaper
Termoplastisk polyuretan (TPU)
Høy fleksibilitet
Shore 88A
Farge
Grå
Finish
MJF PA12W
Egenskaper
PA12
Finish
Glassblåst
Farge
Hvit (blå tone)
Rask og detaljrik
Med sin utrolig raske fremstillingshastighet og høye oppløsning setter denne teknologien en ny standard for hva som er mulig innen 3Dprinting. Prosessen er egnet for både prototyper og serieproduksjon i antall man tidligere ikke har forbundet med additiv fremstilling.
Teknisk informasjon

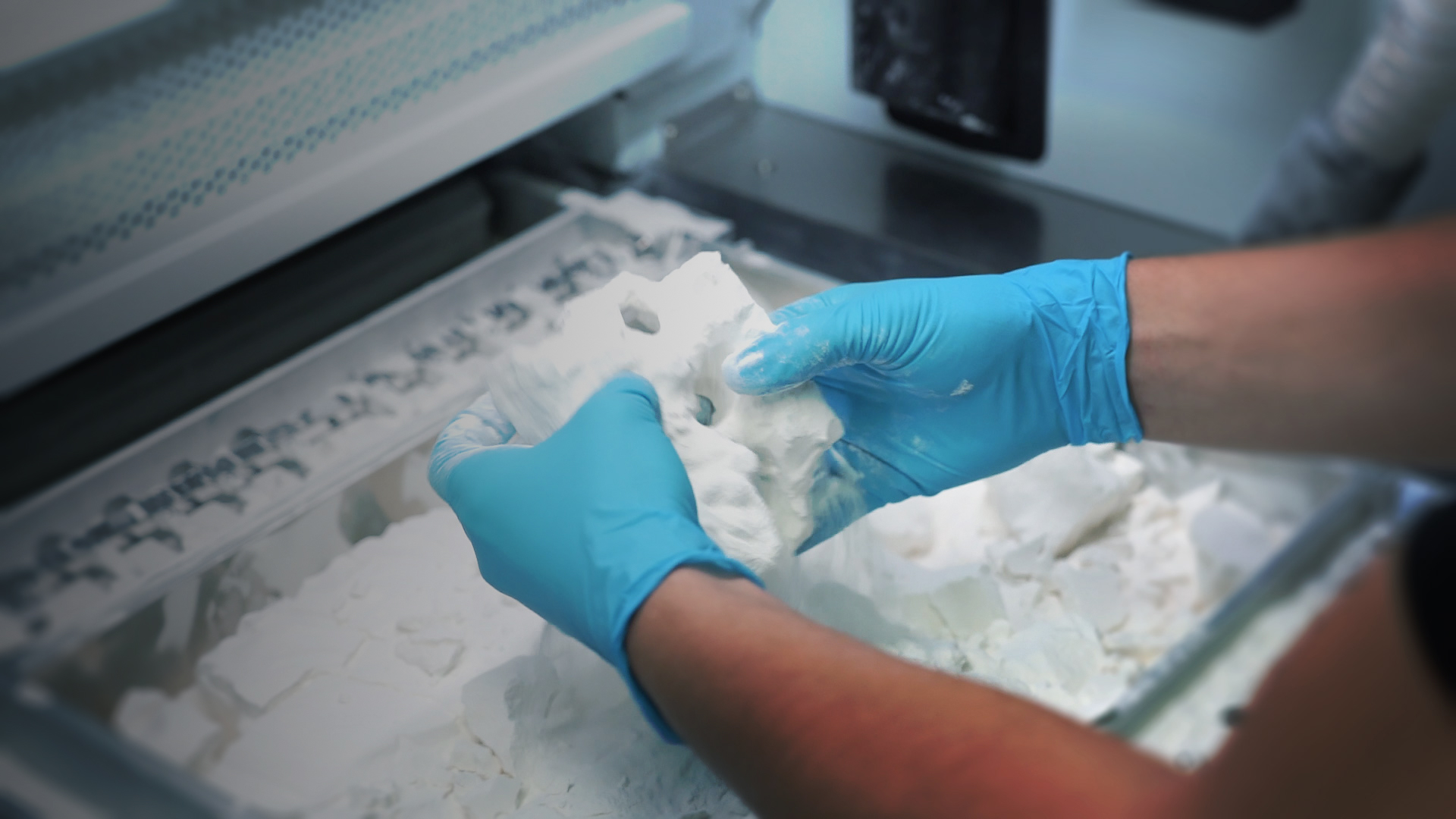

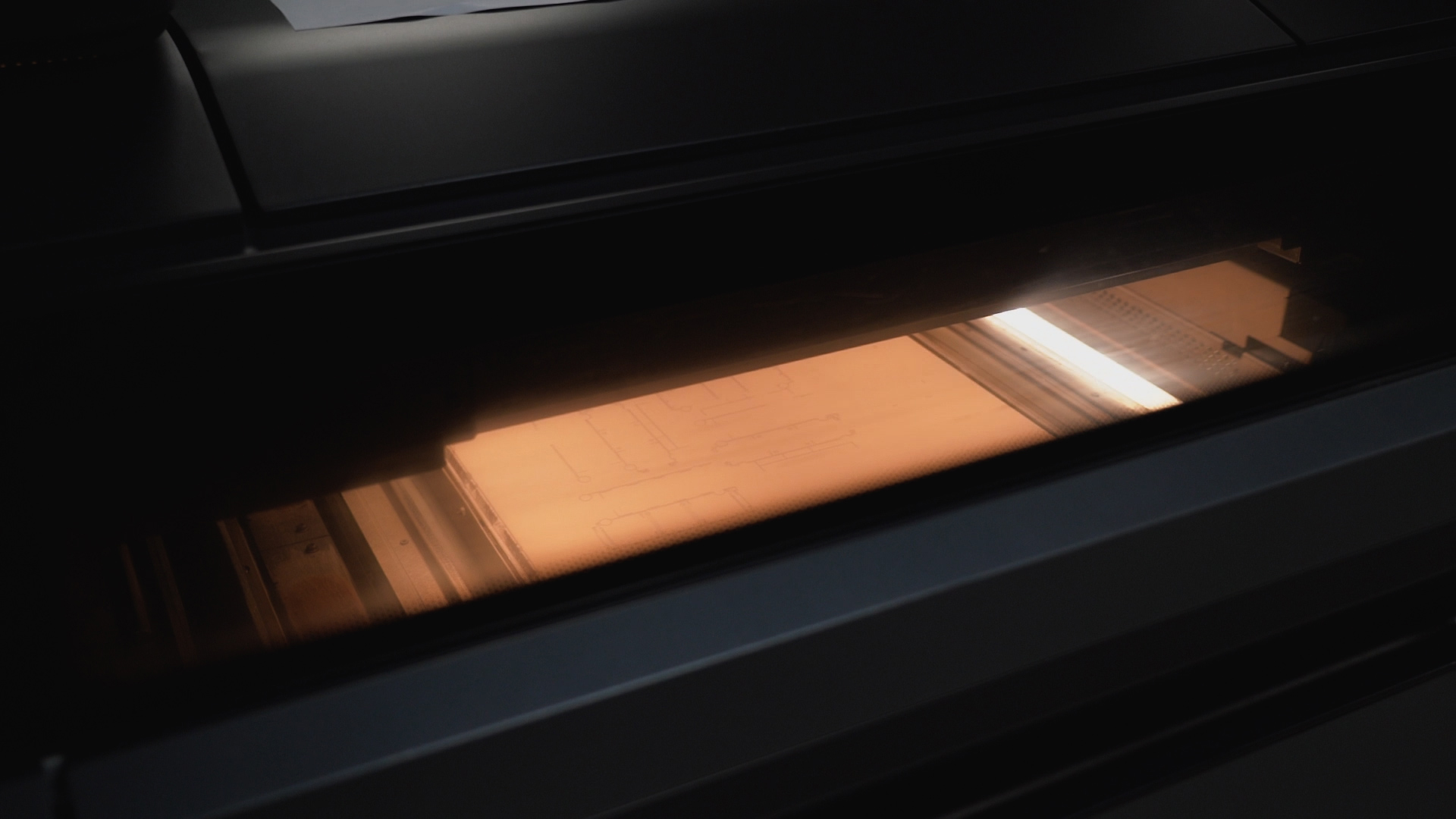

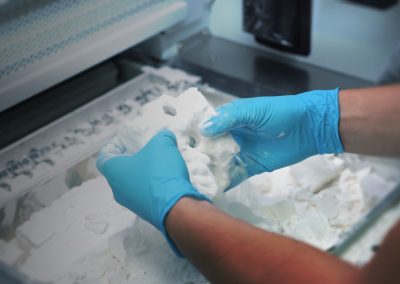

Som SLS-teknologien legger MJF ut lag med pulver i en tykkelse på 0,8mm. Men der slutter likheten. I denne prosessen legges to ulike vesker ut på pulveret gjennom et skriverhode med en oppløsning på 1200 dpi. En “fusing agent” påføres der materialet skal smelte sammen og en “detailing agent” i områdene det pulveret ikke skal smelte sammen. Deretter tilføres varme som får pulveret til å smelte sammen på ønskede områder. Etter endt kjøring tas detaljene ut og blir børstet og blåst rene for uherdet pulver. Detaljene kan deretter pusses, infiltreres med farge eller lakkeres.
Toleranser for MJF er min +/-0,2mm og +/- 0,25% av dimensjon. Finere toleranser kan være mulig, men da etter nærmere avtale.
Minste veggtykkelse i x/y/z er 0,5mm. Oppløsning Detaljnøyaktighet ned til 0,1mm. Det er risiko for økte toleranser hvis detaljene skal splittes og limes.

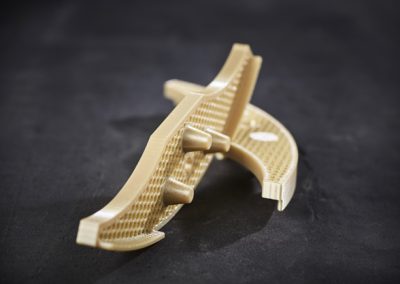

FDM – Fused Deposition Modeling
FDM står for Fused Deposition Modeling. Med FDM teknologien kan vi bygge sterke, holdbare og stabile modeller, med høy nøyaktighet.
FDM 3D-printeren bruker den avanserte og oppdaterte teknologien til FDM, og kan producere komplekse emner i mange forskjellige materialer.
Maksmål FDM: 406 x 355 x 406 mm.
Hvis du har behov for større detaljer, kan vi splitte CAD-filene for så å lime dem sammen etter printing.

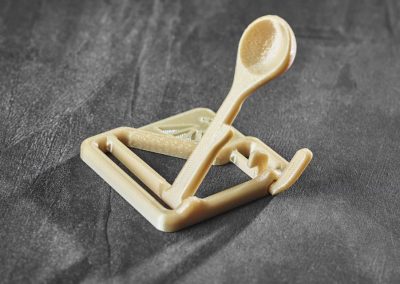

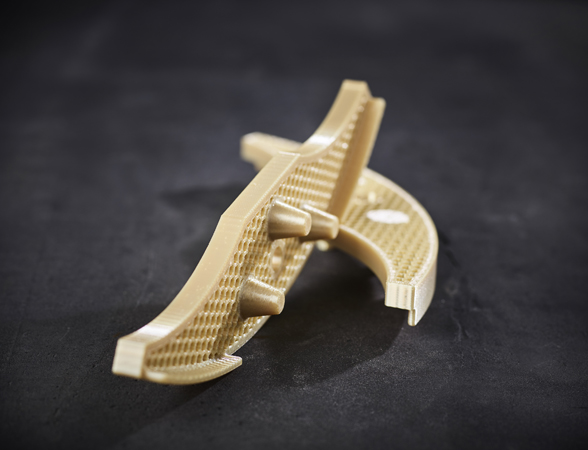

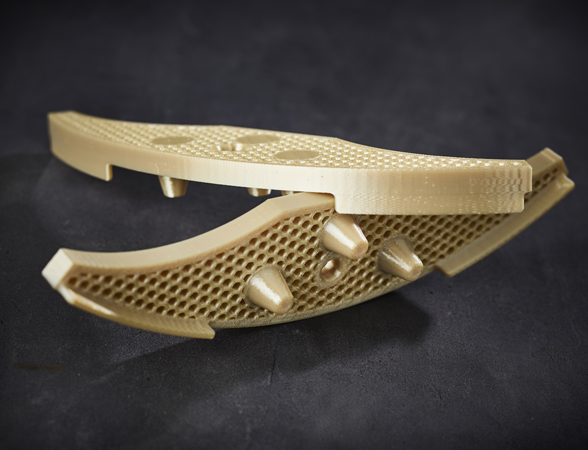

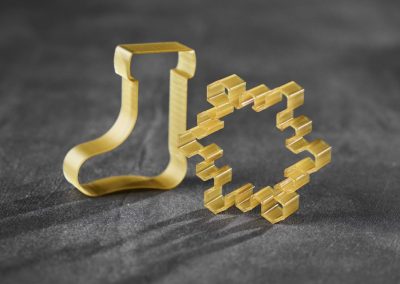

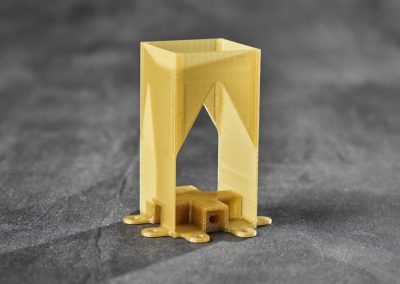

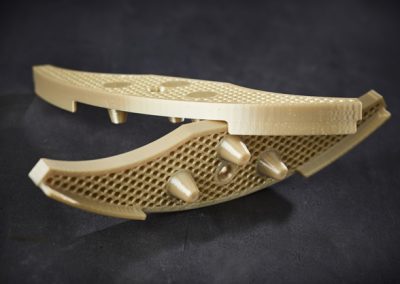

FDM Ultem9085
Egenskaper
Finish
Farge
Gulbrun, sort

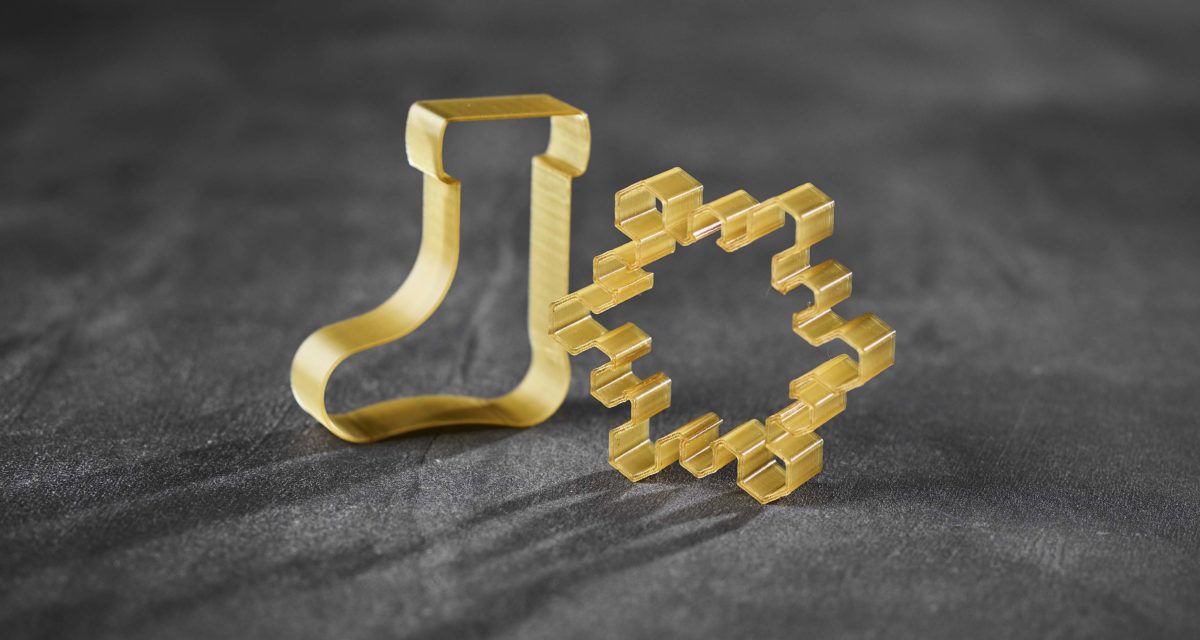

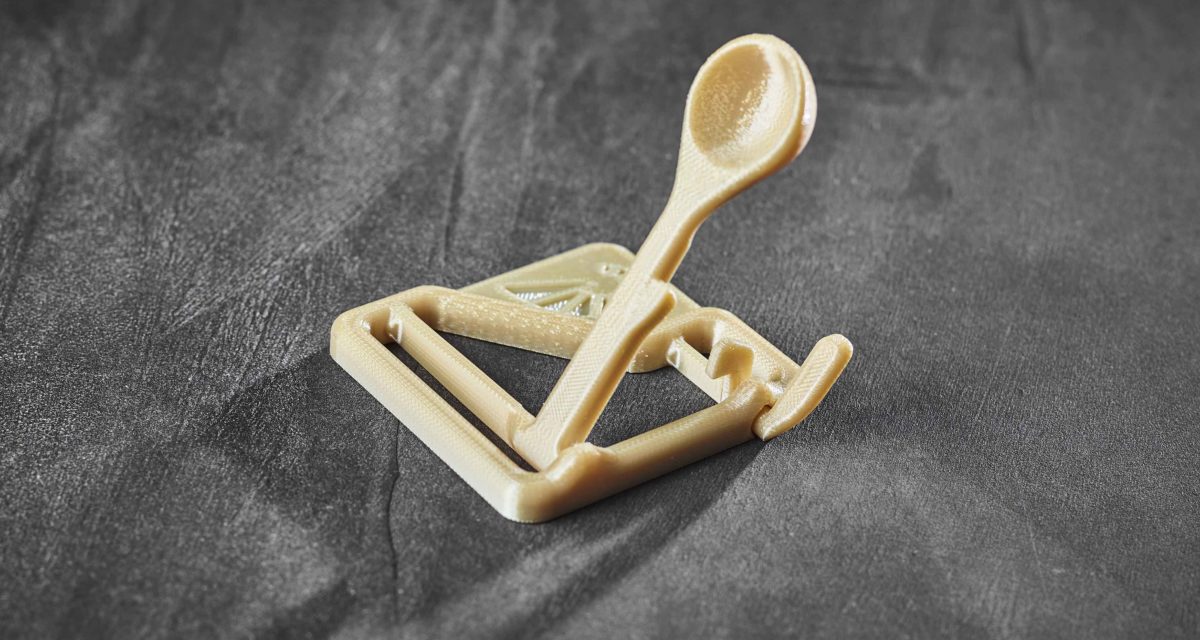

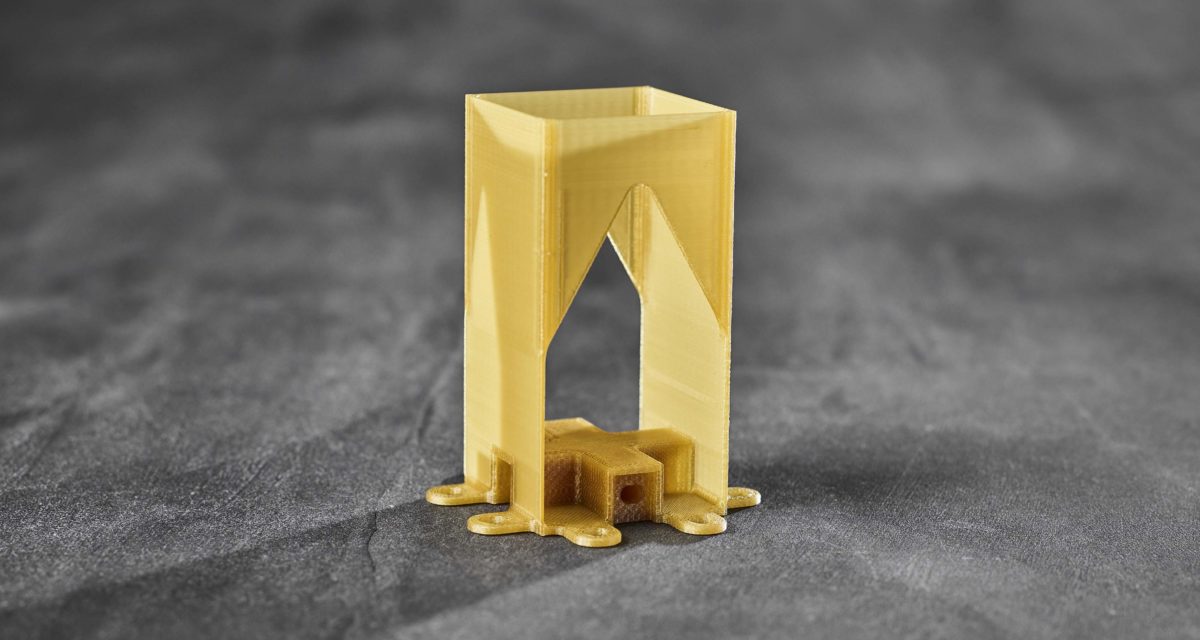

FDM Ultem1010
Egenskaper
Finish
Farge
Naturell
FDM PC-ISO
Egenskaper
Finish
Farge
Hvit, Transparent
FDM PC-ABS
Egenskaper
Finish
Farge
Sort
FDM PC
Egenskaper
Finish
Farge
Hvid
FDM Nylon 12
Egenskaper
Finish
Farge
Sort

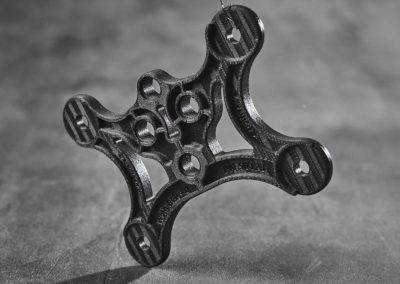

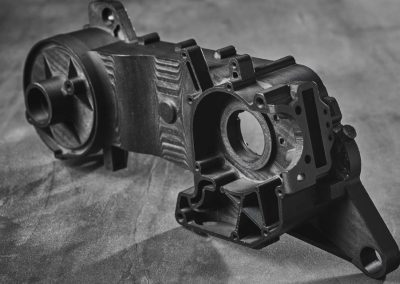

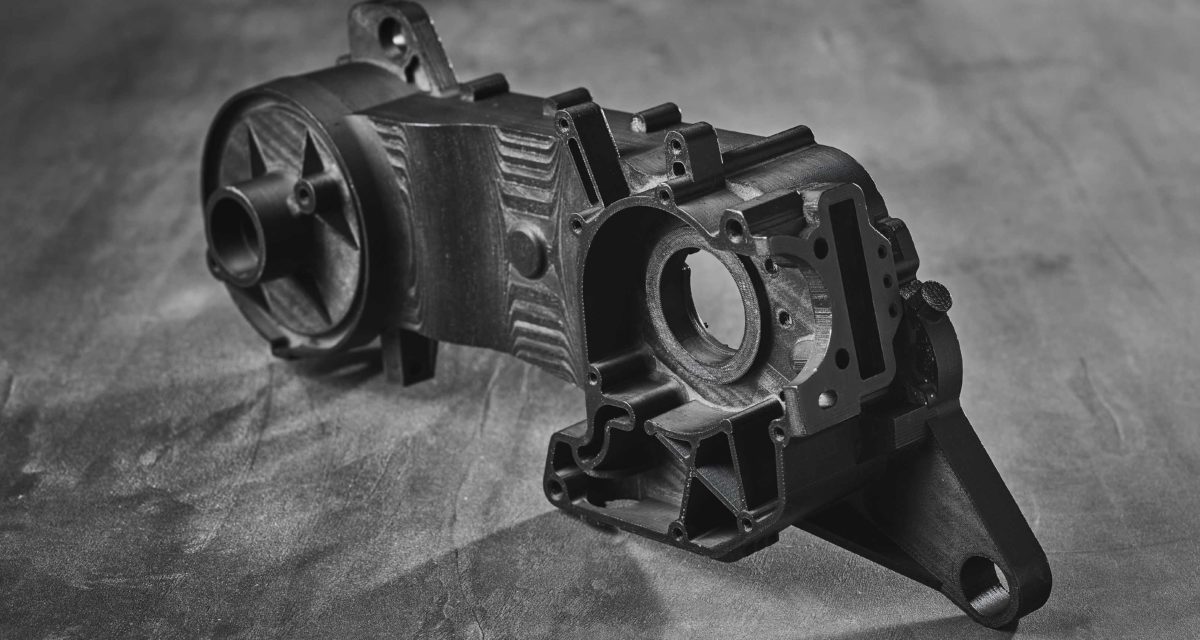

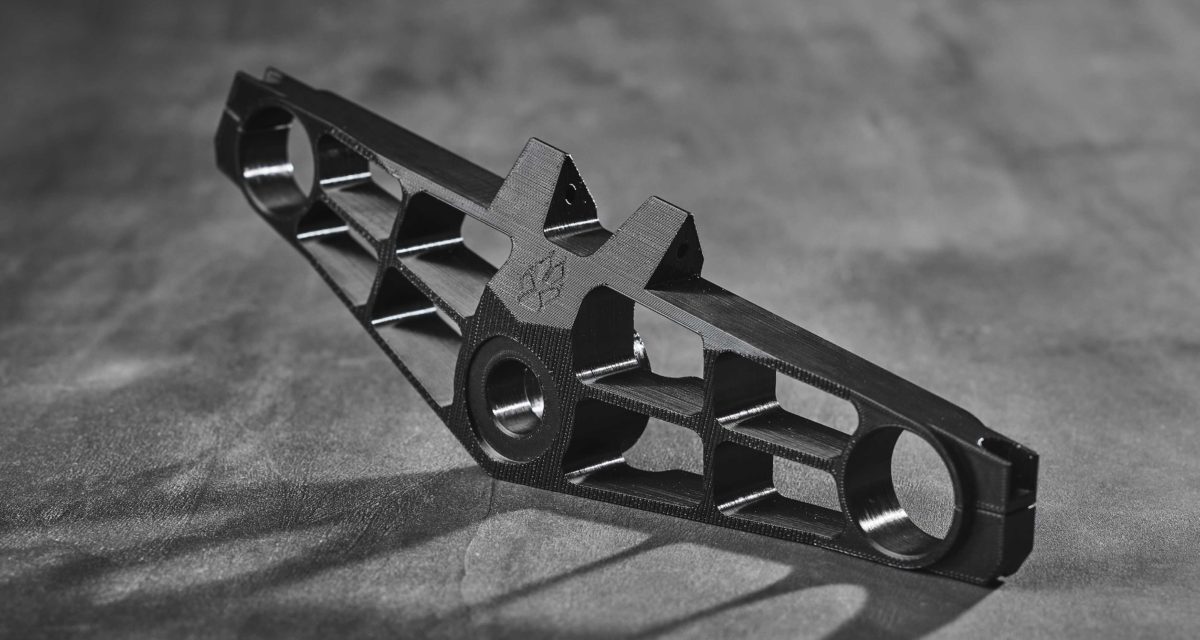

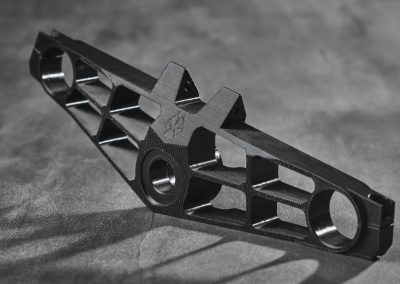

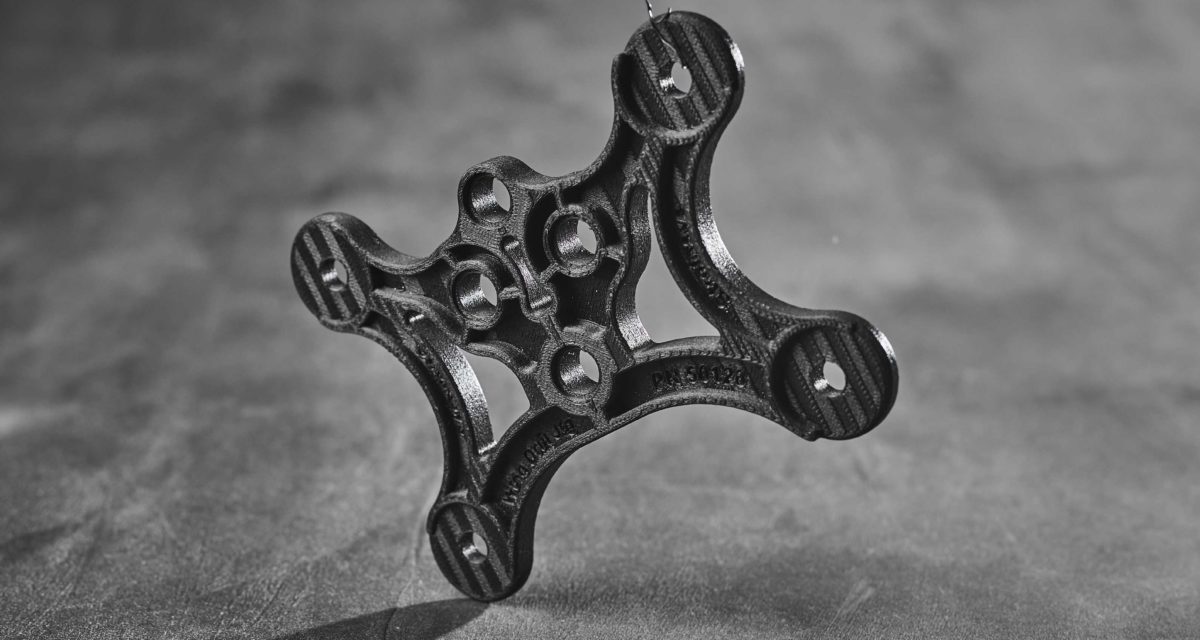

FDM ASA
Egenskaper
Finish
Farge
Sort, melkehvit

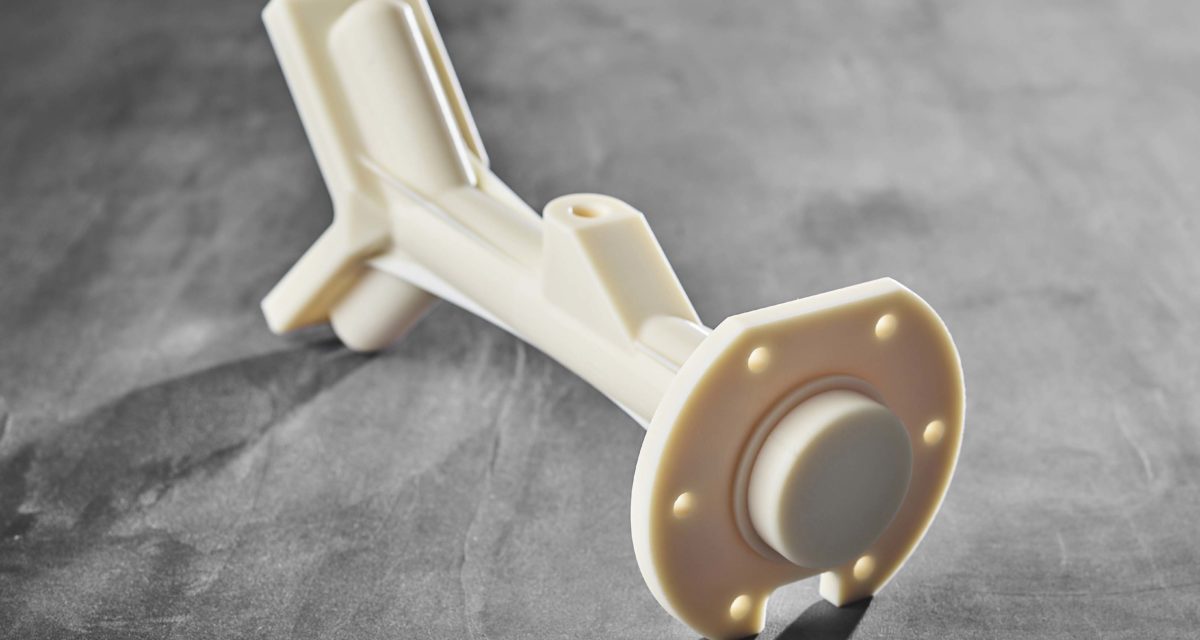

FDM ABS-M30i
Egenskaper
Finish
Farge
Melkehvit

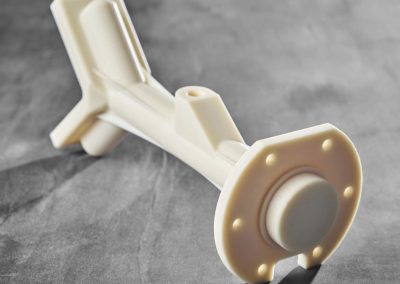

FDM ABS-M30
Egenskaper
Finish
Farge
Melkehvit, sort
FDM ABS-ESD7
Egenskaper
Finish
Farge
Sort
FDM PEEK
Egenskaper
Transparent, kjemikaliebestandig
Finish
Farge
Beige
FDM Carbon PEEK
Egenskaper
Styrke, stivhet
Finish
Farge
Beige
Ved hjelp av FDM-teknologien kan man produsere sterke produkter i plast. Det er en høy nøyaktighet med denne metode, og man får slitesterke og holdbare modeller i termoplast materialer.
Er du i tvil om hvilken teknologi som passer best for akkurat ditt produkt eller prototype? Ikke nøl med å ta kontakt så kan vi ta en prat om om dine ulike alternativer.

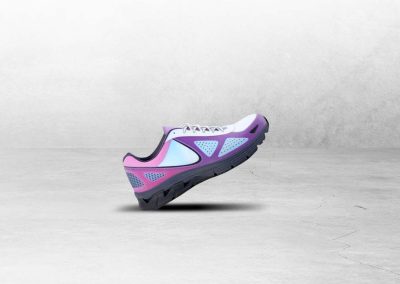

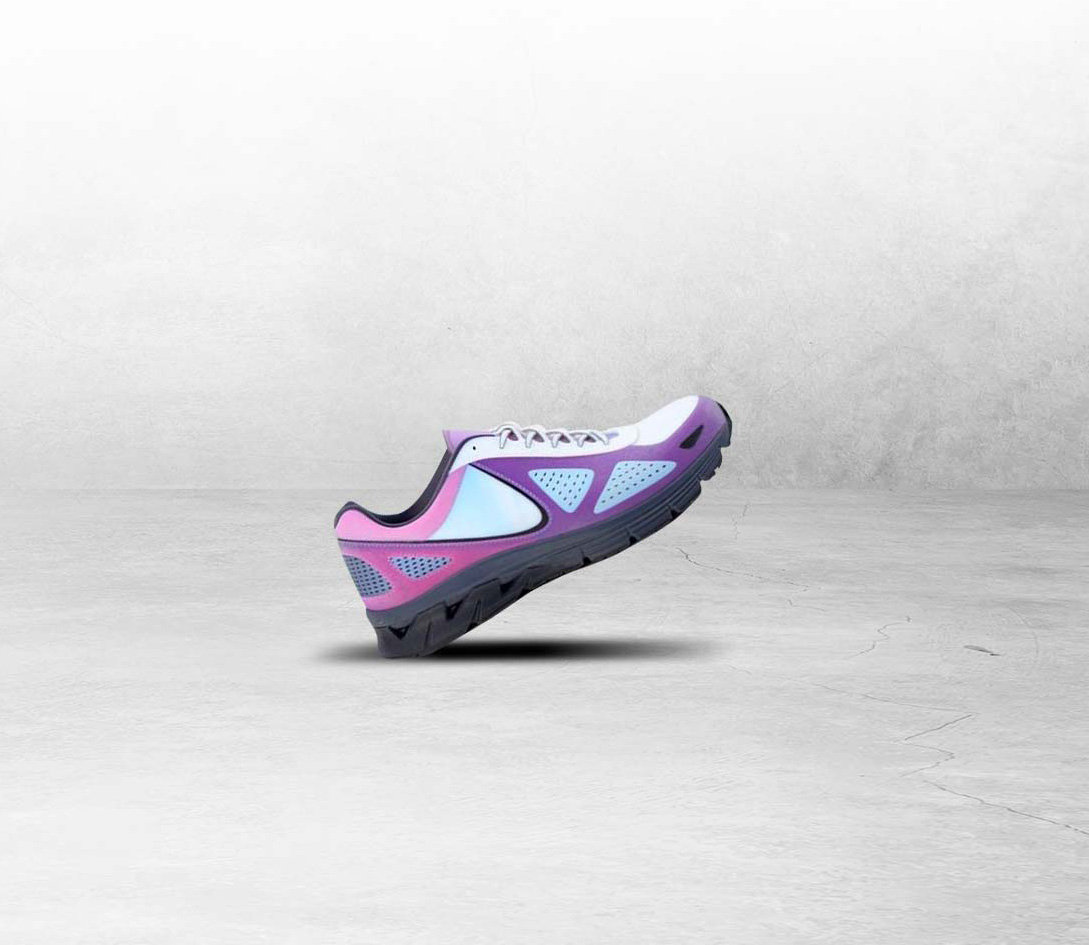

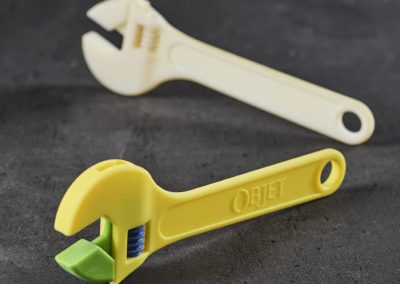

Polyjet
PolyJet er en akryl-basert veske, som herder lag på lag ved hjelp av UV-lys. Teknologien er rask og gir detaljerte modeller som er tett på et SLA emne 3Dprintet i normal oppløsning (se beskrivelsen under SLA).
PolyJet teknologien er velegnet til designmodeller. PolyJet utmerker seg ved at man både kan 3Dprinte modeller som er transparente eller har farge.
Maksmål PolyJet: 390mm x 490mm x 200mm.
PolyJet Soft Shore 30-90A
Egenskaper
myk
Finish
Valgfritt
Farge
Valgfritt
PolyJet Hard
Egenskaper
Finish
Valgfritt
Farge
Valgfritt
PolyJet Transparent
Egenskaper
Transparent
Finish
Valgfritt
Farge
Farget
PolyJet Verowhite
Egenskaper
Finish
Valgfritt
Farge
Valgfritt
PolyJet 2K Shore
Egenskaper
Ulike hardhet og stivhet i samme detalj
Finish
Valgfritt
Farge
Valgfritt

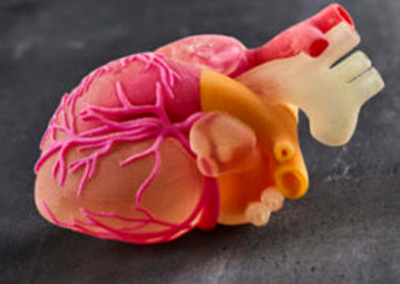

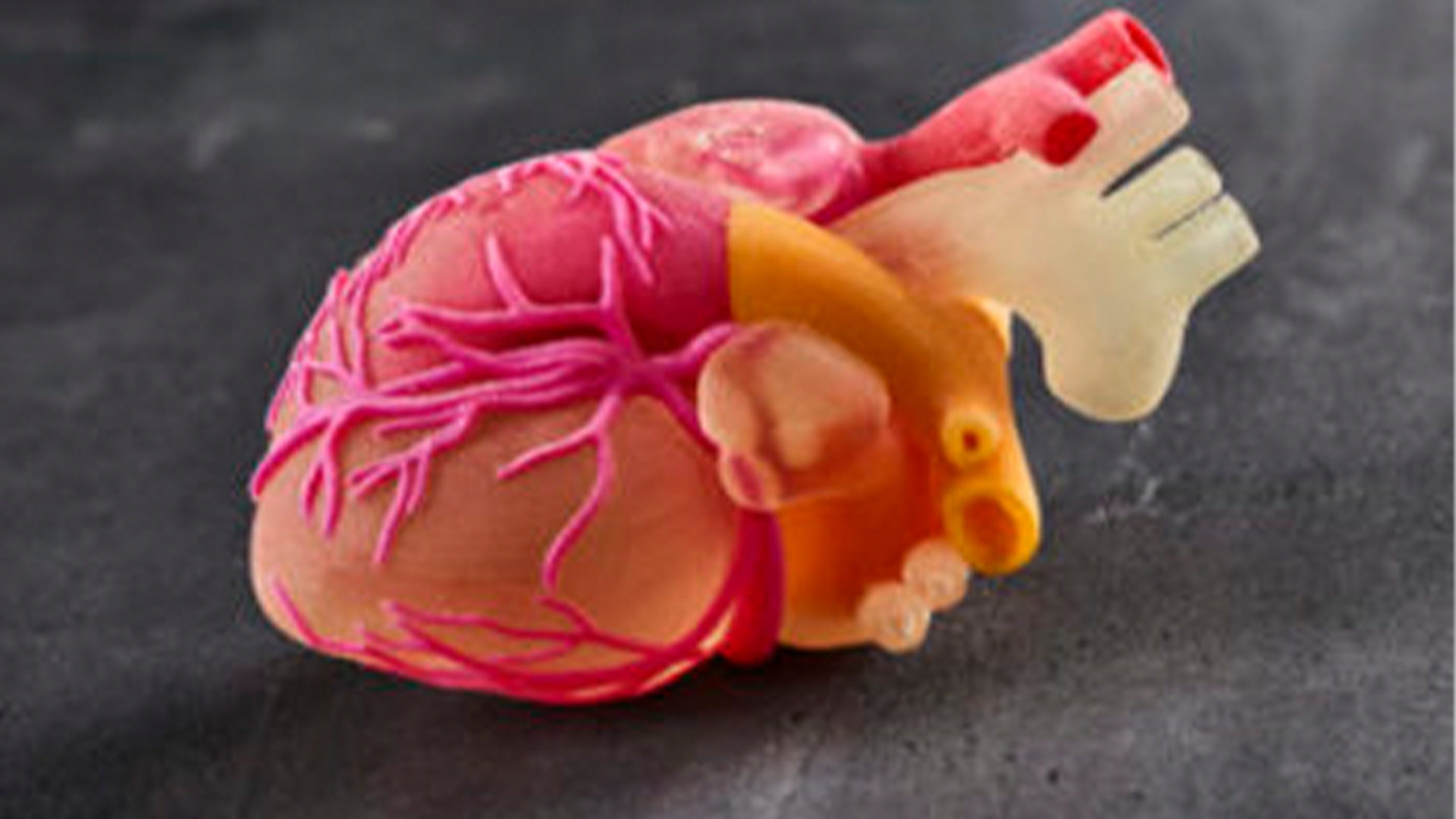

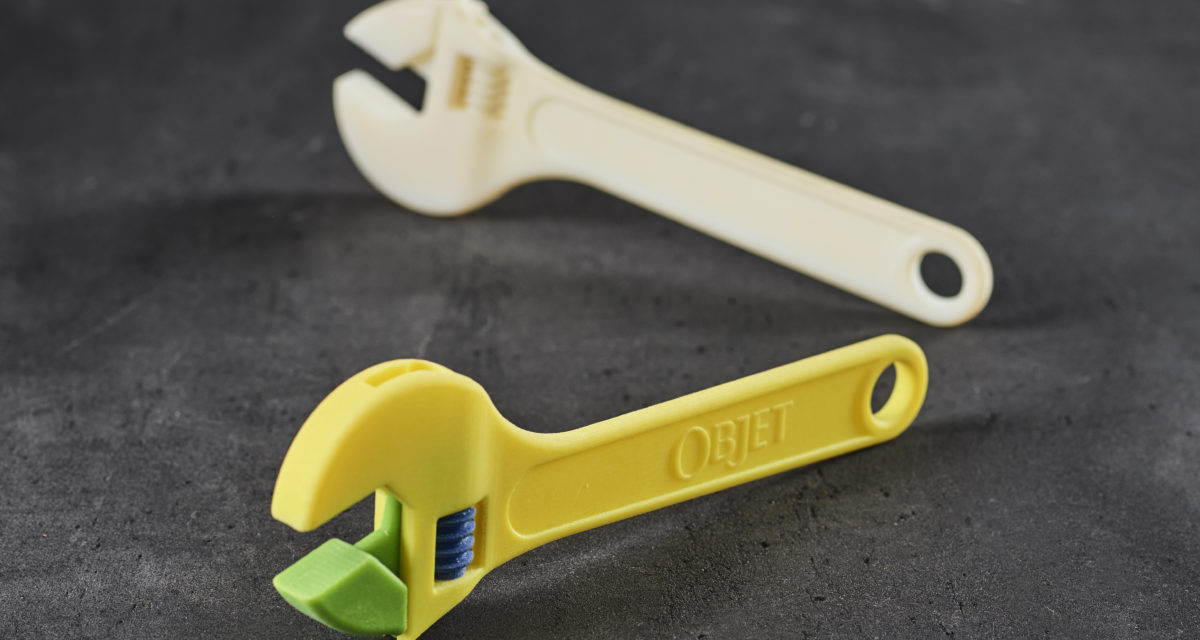

Med PolyJet-teknologien er det mulig å fremstille modeller i mange forskjellige farger og hardheter. Det er sågar mulighet for å kombinere forskjellige farger og materialer i et og samme produkt, som er noe av det unike med denne teknologien.
Maksmål: 390 mm x 490 mm x 200 mm.
Er du i tvil om hvilken teknologi som passer best for akkurat ditt produkt eller prototype? Ikke nøl med å ta kontakt så kan vi ta en prat om om dine ulike alternativer.
SAF – Selective Absorption Fusion
SAF, som står for Selective Absorption, tilbyr presisjon og allsidighet, noe som gjør teknologien godt egnet for industrier som krever høytytende komponenter med komplekse geometrier. Den muliggjør produksjon av komplekse, høykvalitetskomponenter.
Maksmål SAF: ??? x ??? x ??? mm.
Hvis du har behov for større detaljer, kan vi splitte CAD-filene for så å lime dem sammen etter printing.
SAF PA1101
Egenskaper
Biobasert, fleksibel og slagfast
Finish
Glassblåst
Farge
Hvit
